关于基片集成波导没有加微带线的时候，S11效果很好，但是加了微带线以后，S11老是出现突变点

05-08

目前正在研究基片集成波导，碰到一个很麻烦的问题。
我用了HFSS建立了模型，然后仿真，模型和仿真结果见附件
当我没有加微带线的时候，S11效果很好，但是加了微带线以后，S11老是出现突变点，想请问一下，这是怎么回事?是不是我的建模有问题，还是端口设置有问题，静候各位的回答

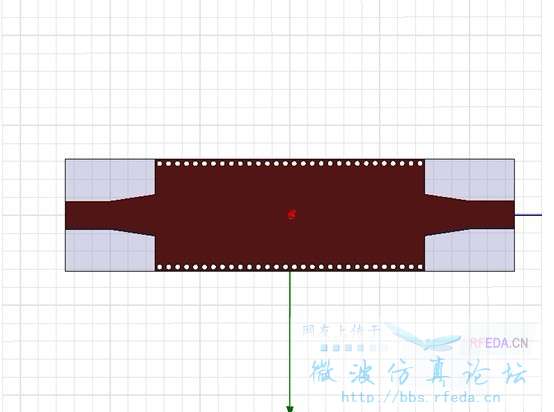

以下是模型和反射系数大家看看

刚才上传错了再发一次

把模型穿上来

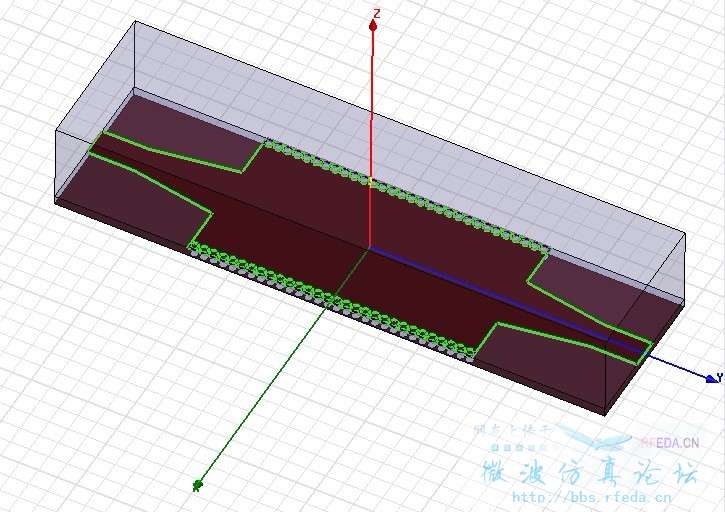

好的以下是立体模型！

坐等高手的解答啊！

原因是阻抗不匹配啊，因为你的微带对于某个频率点，有固定的阻抗，当频率改变的时候，阻抗也在变，当SIW和微带阻抗变得差距很大时，变形成突变点。这是个人的理解哈

既然是不匹配为什么以前都不会形成这种突变点啊
关键是怎么调都难调好调了好久
不知道别人怎么调的曲线那么光滑
不知道我的端口设置是否有问题建了个空气层用的是波端口

还有不知道我这种“突变点”是不是正常的
因为通常不匹配的话应该不会出现这种啊
就那么一个点以前做天线的时候一般是一段啊

看了不少书了还是不明白求解答

您好，我最近也在看SIW方面的，初学者啊，我想问下在HFSS中SIW怎么建模啊，然后馈电的馈电怎么弄的额?

你把你的梯形渐变线换成（cosX）*（cosX）曲线试试

微带线的带宽比较小
