请问腔体滤波器的窗口怎么计算出来的?公式是什么?
05-08
各位高人,小弟请教了,
请问腔体滤波器的窗口怎么计算出来的?公式是什么?
1仿真出了单腔体频率F1,F2,腔体的耦合系数和拓扑结构,窗口大小和高低如何让决定啊? 在不是全腔仿真的情况。

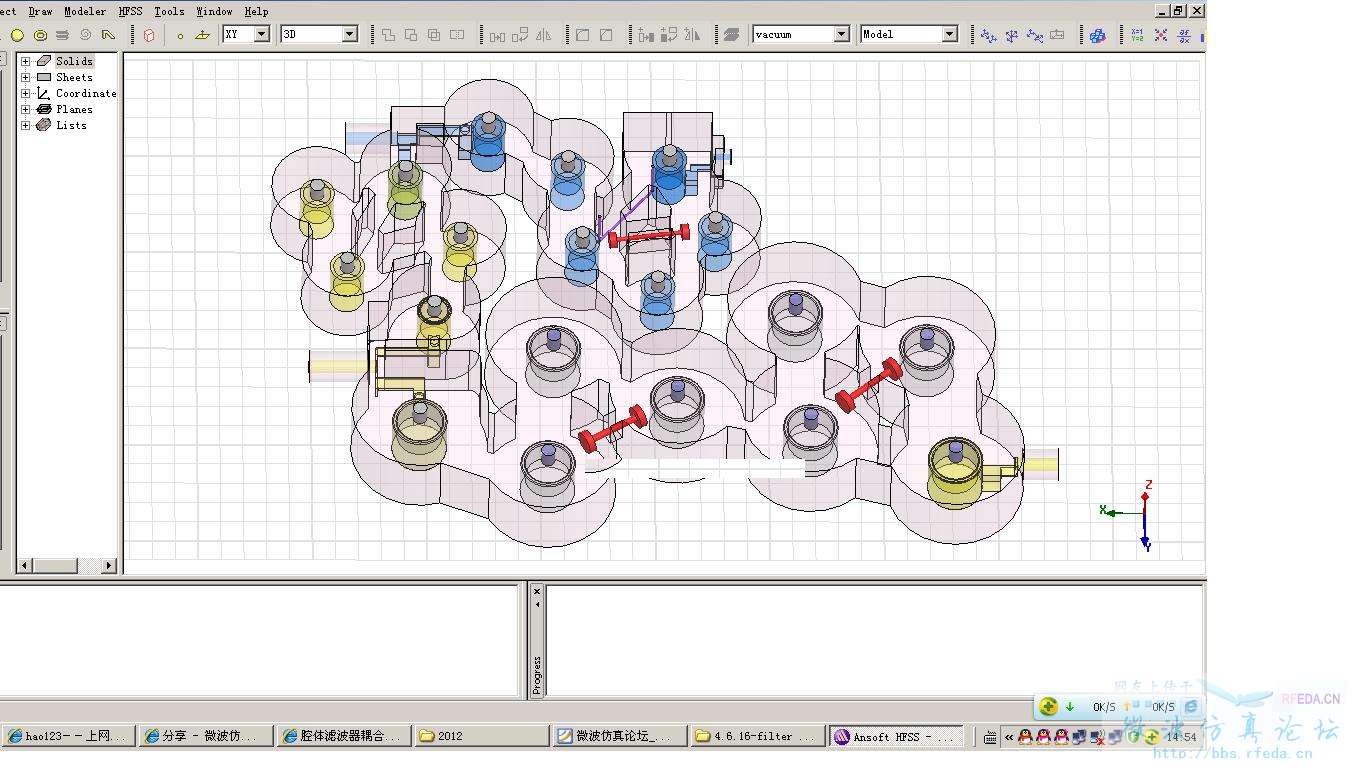

2如何向下图一样画全腔体仿真啊?是坐标轴怎样设置?多谢了。
如答案明晰,转账50RF币。
请问腔体滤波器的窗口怎么计算出来的?公式是什么?
1仿真出了单腔体频率F1,F2,腔体的耦合系数和拓扑结构,窗口大小和高低如何让决定啊? 在不是全腔仿真的情况。
2如何向下图一样画全腔体仿真啊?是坐标轴怎样设置?多谢了。
如答案明晰,转账50RF币。
雙腔仿仿么可以了
全腔仿意義不大,挺浪費時間的
窗口還是要調試時優化的
DUO多谢指导
1.耦合细数和窗口的关系没有通用的公式,耦合开窗的的方式比较多,一般是用cst或者hfss对窗口的变量进行扫参,得到耦合系数和窗口的宽度或者高度的变化曲线,再根据已经计算出来的耦合系数确定窗口大小。
2.全腔仿真主要就是看滤波器的S参数吧,因为你单个腔和两个腔的计算结果和整体仿真的结果肯定不同
用PROE往进倒啊
