请教个无源网络的问题

05-08

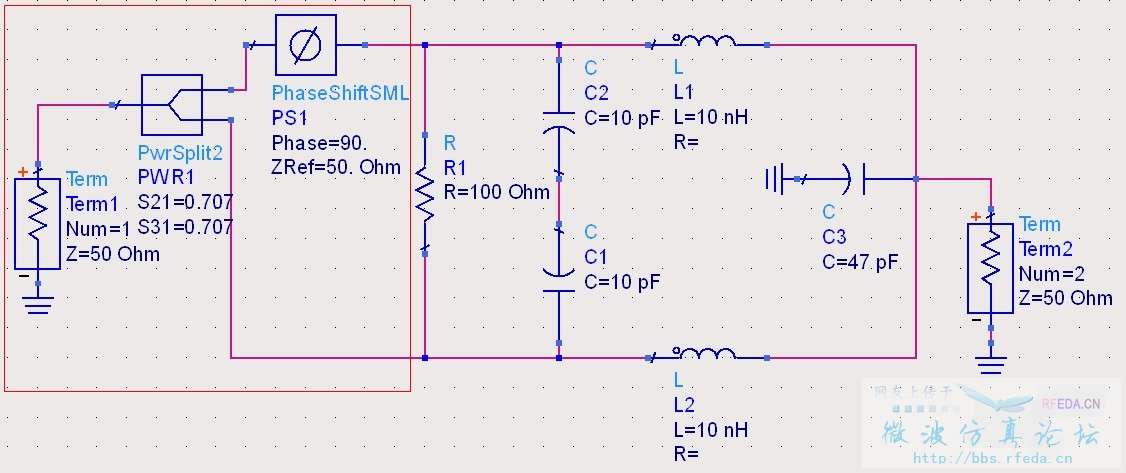

在参考别人的一个电路时有个无源器网络看不懂，想请教各位，如上图所示，左边红框中是这个网络的输入信号源，是两个等功率，相位相差90度的信号，经过中间那些无源器件组成的网络合成一路出来，我想请问中间那些无源器件的结构起了个什么作用，就是合路器的作用吗?如果是的话请告诉我它的原理是什么，另外那那些电容电感的值是我乱写的谢谢
