梳状谱发生器
05-08

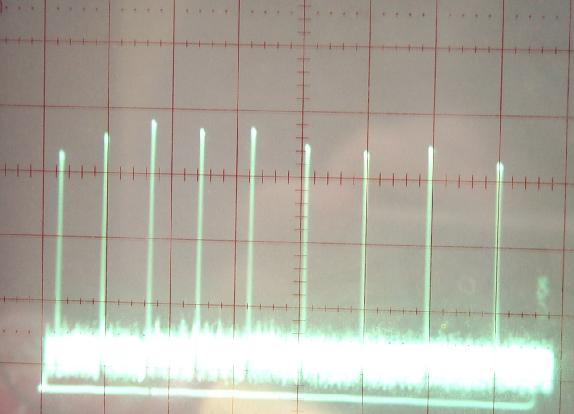

下图为用SRD (Step Recovery Diode，阶跃恢复二极管) 产生的梳状谱，“梳齿”间隔400MHz。用来检查频谱在宽扫描下的频率线性精度，还是能观察到分布略微不匀。用SRD产生梳状谱的效率不错，对应下图的激励功率+25.5dBm。产生的谐波覆盖到26GHz以上，且在26GHz处仍有-30dBm输出。更高频段受限于SMA连接器及测试设备，未作测量。
在微波频率下产生宽带谐波的另一方法是用非线性传输线，PSPL曾有过相关产品，但现已停产。该方法产生的梳状谱具有较SRD更低的相位噪声，且能接受宽带输入（采用SRD电路的输入为单频响应，偏离中心频率会较明显影响输出幅度）。
SRD虽然产生谐波的效率较高，但是面临较难获得且价格甚高等问题。看过国外爱好者用PIN二极管替代SRD，或采用高速ECL逻辑电路产生谐波，效果也不错。

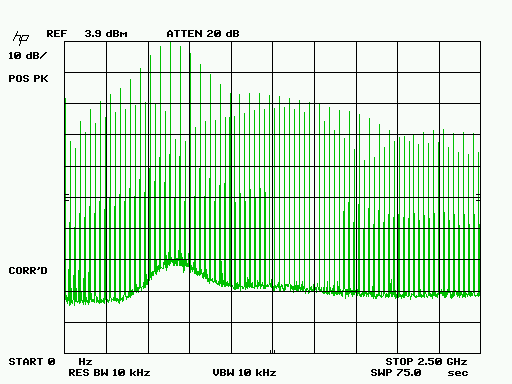

上图为KE5FX用ECL产生的梳状谱。由于方波的傅立叶级数由奇次谐波构成，故在输出频谱上可观测到偶次谐波分量被明显抑制了。参见KE5FX的网站 。
或者，也可以利用三极管工作在非线性状态产生谐波，如下图所示。参见VK2ZAY的网站。

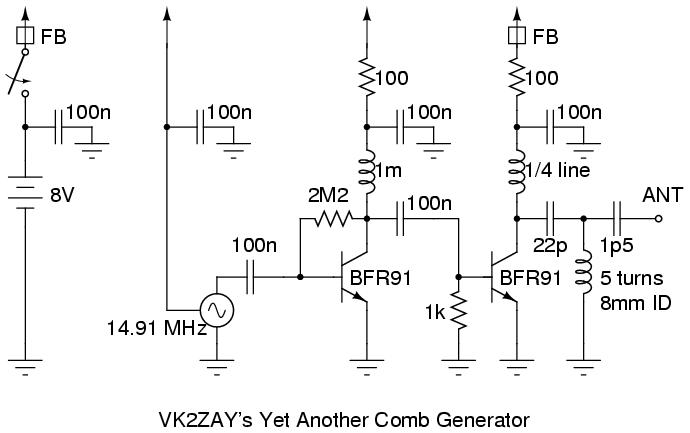

电路图如下：
Scotty用PIN代替SRD制作了倍频器，可以在他的网站上找到。
为了解决方波偶次谐波被抑制的问题，可采用短脉冲替代方波，从而获得较平均的奇偶次响应。N6IZW提供了一个数字电路产生脉冲的电路，非常简单，电路图参见他的网站。整个电路的核心为一片74AC00 4 NAND门，用来产生1ns的窄脉冲。
PS. 论坛限制我上传链接，故删去了所有超级链接。
(待续…)
在微波频率下产生宽带谐波的另一方法是用非线性传输线，PSPL曾有过相关产品，但现已停产。该方法产生的梳状谱具有较SRD更低的相位噪声，且能接受宽带输入（采用SRD电路的输入为单频响应，偏离中心频率会较明显影响输出幅度）。
SRD虽然产生谐波的效率较高，但是面临较难获得且价格甚高等问题。看过国外爱好者用PIN二极管替代SRD，或采用高速ECL逻辑电路产生谐波，效果也不错。
上图为KE5FX用ECL产生的梳状谱。由于方波的傅立叶级数由奇次谐波构成，故在输出频谱上可观测到偶次谐波分量被明显抑制了。参见KE5FX的网站 。
或者，也可以利用三极管工作在非线性状态产生谐波，如下图所示。参见VK2ZAY的网站。
电路图如下：
Scotty用PIN代替SRD制作了倍频器，可以在他的网站上找到。
为了解决方波偶次谐波被抑制的问题，可采用短脉冲替代方波，从而获得较平均的奇偶次响应。N6IZW提供了一个数字电路产生脉冲的电路，非常简单，电路图参见他的网站。整个电路的核心为一片74AC00 4 NAND门，用来产生1ns的窄脉冲。
PS. 论坛限制我上传链接，故删去了所有超级链接。
(待续…)
小编怎么没有下文了?期待?
不知小编对梳状谱发生器的相噪有没有研究?
