这样用ADS仿真巴伦可以吗？

05-08

巴伦参数：

频带：（0.9G，1.3G）

阻抗变化：50（非平衡）到200（平衡）

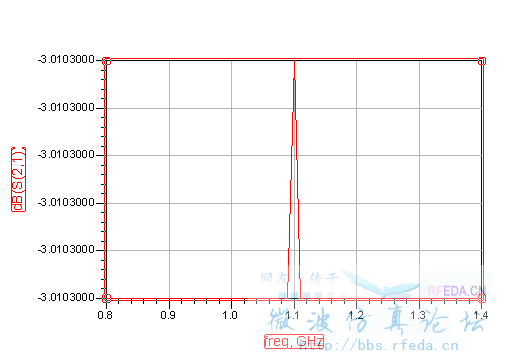

上图就是我的仿真原理图，仿真结果如下：S11、S22、S21.三端口的参数结果和二端口一样！

对于上面的结果，我有几点不明白

1.当我每次term2和term3的阻抗值时，S11都会变,但是我理解S11应该是指2、3端口匹配时，1端口的反射系数啊，不管2、3端口的阻抗设置为多少，在计算S11时，系统都会默认2、3端口匹配，所以它们都不会影响到S11啊，难道我一直以来都理解错了?

2.为什么S22是-6db?

3.是不是可以通过S22和S33的值以及端口的阻抗值算出该结构中2、3端口对地的实际阻抗?

4.端口2和3之间的差分阻抗为多少?

如果我使用它来接一个半波振子天线，那么我肯定要求它的差分输出等与天线的输入阻抗，所以我做了一下仿真（不知道是否合理，刚开始用ADS哈

我接一个200欧姆的集总阻抗接到了先前那个2、3端口之间，得到的S11如下：

请问：这样仿真合理吗?如果这样合理的话，是否我就可以用这个巴伦去接输入阻抗为200欧姆的对称阵子天线?

.............

这不是仿巴伦，是仿真功分器哈
