2.45GHz微带巴伦+匹配电路问题
05-08

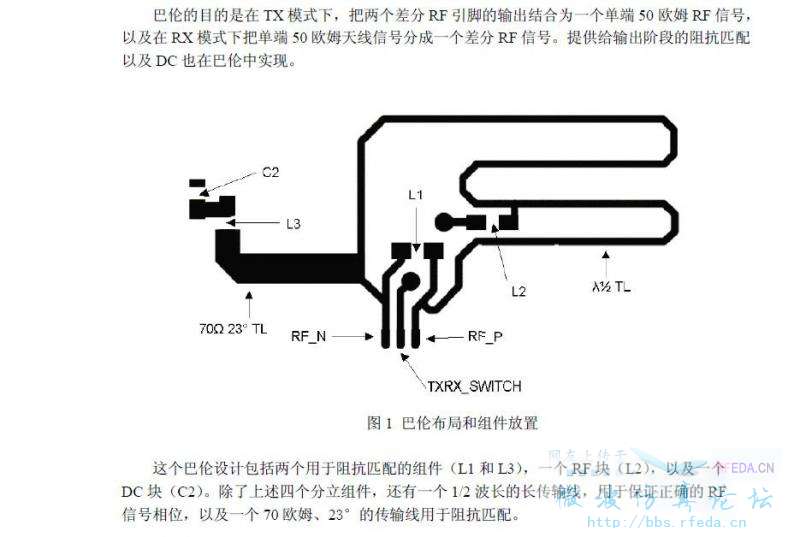

这种算是什么匹配电路啊? 我只简单学过1/4波长多节变阻器,不知道这种蛇型的微带走线是什么类型阻抗变换器派生出来的?
另外, 原理图上写的是用两个1/4波长微带线把RF_P那路信号延迟个1/2周期, 跟RF_N同相后合成一路.
在两个1/4波长线中间插入了一个直流接入(L2的接入点),但这个PCB图上直流耦合电感L2接入的地方明显不是1/2波长线的中点. 这是怎么搞的?
另外, 原理图上写的是用两个1/4波长微带线把RF_P那路信号延迟个1/2周期, 跟RF_N同相后合成一路.
在两个1/4波长线中间插入了一个直流接入(L2的接入点),但这个PCB图上直流耦合电感L2接入的地方明显不是1/2波长线的中点. 这是怎么搞的?
如果以PCB图上L1电感的接入点算已走了1/4波长的话, 感觉RF_P那一路走的距离远比RF_N多出半个周期啊.
你好 请问什么是1/4波长多节变阻器
看起來好複雜
可不可以上传整篇文章哇 谢谢
