一根微带线的传播常数竟然为负
05-08
各位高手，一定要帮帮我呀
我仿了一根普通的微带线，利用公式传播常数beta=-(s21的相位)/传输线长度；

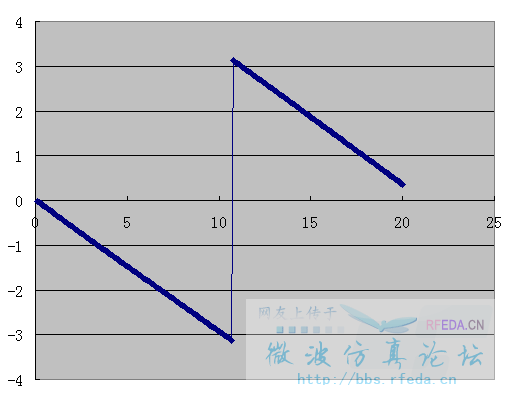

得到的s21相位如下图：

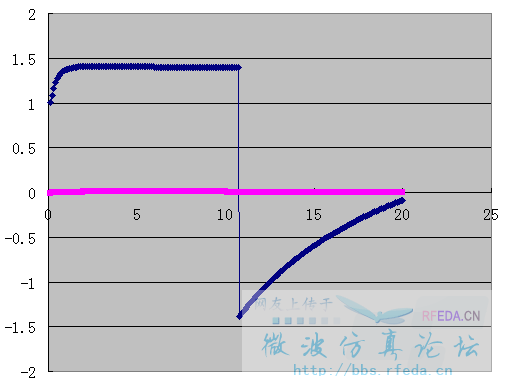

得到的衰减常数（红色）和传播常数（蓝色）为：
传播常数不可能为负呀
是哪里的错误呢
谢谢各位高手
感激不尽
我仿了一根普通的微带线，利用公式传播常数beta=-(s21的相位)/传输线长度；
得到的s21相位如下图：
得到的衰减常数（红色）和传播常数（蓝色）为：
传播常数不可能为负呀
是哪里的错误呢
谢谢各位高手
感激不尽
你用什么仿真的
LZ, 你用相位的时候要解缠绕。就是说你仿真的相位是在-180～180 度（弧度是-pi～+pi）之间，实际的相位是不断增加的，会超出这个范围。所以在你的S21相位从-pi到+pi突变的地方（比如你的电路11GHz左右），给相位加上2pi，这样你的相位曲线不会出现跳跃，计算结果才有物理意义。
