微带传输线
05-08

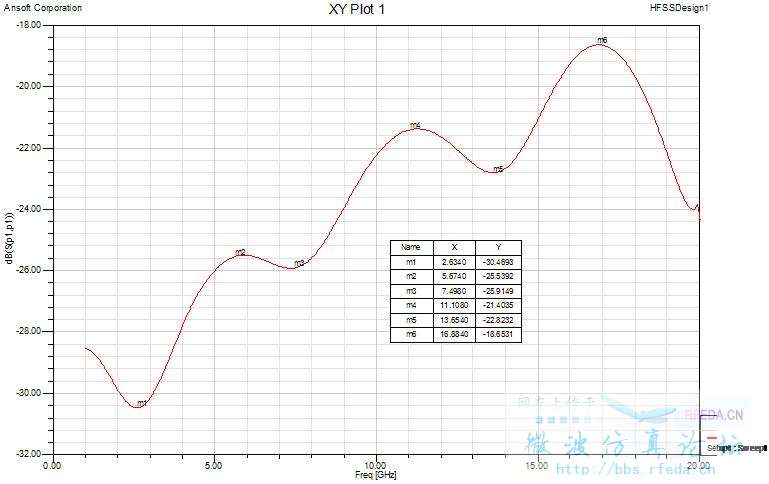

我想把将反射变得平坦些 就是低端拉高一点 高端拉下去一些 主要是15g以内平坦就可以
大家有什么好的想法 我想到就是利用线宽的变化 类似于滤波器一样 将一些频点拉低
线宽是一方面，SUBSTRATE的厚度影响也很大，频点拉低最好就是在滤波器里多加些东西，使得L,C变大从而降低f.
在高频引入一些匹配，相应的的在低频处会增加一些反射，这样可以使得在较宽的范围呢反射平滑。
请问小编在哪儿上学啊！
没有看见你的S21，不知S21是否在高频段出现一些凹谷? 如果你的是一段宽度相等的微带线（没有不连续性），出现这个情况说明你的微带线已经出现其他模式了（over mode），特性阻抗改变了。我建议你更改你的板材（更薄一些的）、传输线尺寸，或者用CPW、CPWG。
我就是想用这种方法 但是不知如何下手 就是拉高低端 压低高端 有和良策 呵呵
很好的讨论 受用了
