SMA接头是什么东西
作射频电路设计中，经常会在电路中加入SMA接头用于输入和输出信号。在射频电路中SMA接头是最最常见的接头。
新一代的仪表上都配有SMA接头或者相应的SMA转换接头。
SMA接头的质量也不一样，单从对信号质量影响的角度来说，好的SMA接头提供良好的驻波比，对于信号反射小，可以有效的传输信号。
SMA接头有很多中类型，从接口的连接看，有公和母（或称阳或阴）。接法上，有的可以直接插在PCB的侧面，如果插在侧面不方便的话，可以插在PCB的上面，中间是信号，周围四个脚是地。
还有的是带有螺丝固定的，主用用于带有屏蔽盒的射频电路的侧壁连接。有代四个螺丝的，有两个的。
赞，多谢多谢。嘿嘿！

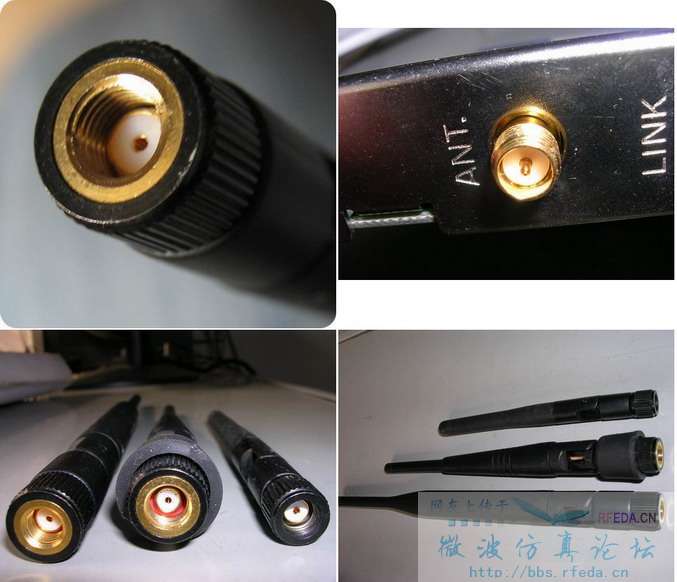

SMA的天线接口全称应为 SMA反级性公头 （至于为什么这么叫 我也不知道 反正天线厂家的订单上是这么写的 ，E文是 SMA RP M) 就是天线接头是内部有螺纹的 里面触点是 针 （无线设备一端是 外部有螺纹 里面触点是 管） 这种接口的无线设备是 最最普及的 70% 以上的AP、无线路由和90%以上的PCI接口的无线网卡都是采用这个接口 这个接口大小适中 手持对讲机等设备也有不少是这个类型 但 里面的 针和管 却与 无线设备 相反的。
SMA分为很多种，极性方面的差异一个叫“SMA”，另一个叫“RP-SMA”，他们之间的差别就是：
标准的SMA是： “外螺纹＋孔”、“内螺纹＋针”
RP-SMA是： “外螺纹＋针”、“内螺纹＋孔
不同品质的SMA接头，差异性还是很大的，对于普通应用或者商业级应用区别有限，但是对于真正要求高的系统上，无论是SMA的材质用料，镀层要求，镀层含量，内导体质量等等，都会有更加严格和详细的要求。
SMA是几种常见的射频连接器件，主要用于1GHz以上的高频用的
这里给你几张照片看看：
[attachment=15875][attachment=15875]
谢谢，学习了
赞，学习了！
就是一个射频连接器头
谢谢了，我也是菜鸟，来学习下！
这个网站很好，基本概念讲得也还可以，就是有些小错误。总之微波仿真网好
连接器的一种
微带的SMA就是中间是信号线，两边是接地线。总共3根线！
长见识了……
SMA的名称全称是Small A Type。是一种典型的微波高频连接器。其使用最高频率是18GHz。
三楼贴是SMA的反极性，一般用到3GHz，主要用在室内天线。
SMA其典型特征是具有1/4-36UNS螺纹连接机构，外导体内径为4.13mm，内导体外径为1.27mm
介质是PTFE。
其衍生系列有：QMA、BMA等
在它的基础上为扩频产生了3.5mm、2.92mm。
如还有不明确，可再联系。
学习了！
多谢几位讲解，学习了
谢谢啦 正在学习
多谢几位讲解，学习了
赞，学习了。
学习了！
怎么提采购要求呢?
SMA接头是一种小型螺纹连接，特性阻抗为50Ω的RF射频同轴连接器。由于SMA接头具有尺寸小、可靠性高、频带宽、性能优、寿命长等特点，所以适用于微波设备和数字通信系统的射频回路中连接射频电缆或微带线。
感谢，知道了
射频同轴连接器的一种标准接口，用于射频电缆，射频器件等之间的连接。
谢谢！学习了！
西安思普 专门做连接器的，公司都从它那定。接头形式，适用范围都有说明
，说的都不错！
专业，学习了，谢谢 b
学习了，不过，我想问下，那个SMA接头，标准的50欧的尺寸是多少呢，仿真的时候，里面要不要加介质呢
建议你去连接器版块看看！
