关于空气板线功率合成器（照片）

05-08

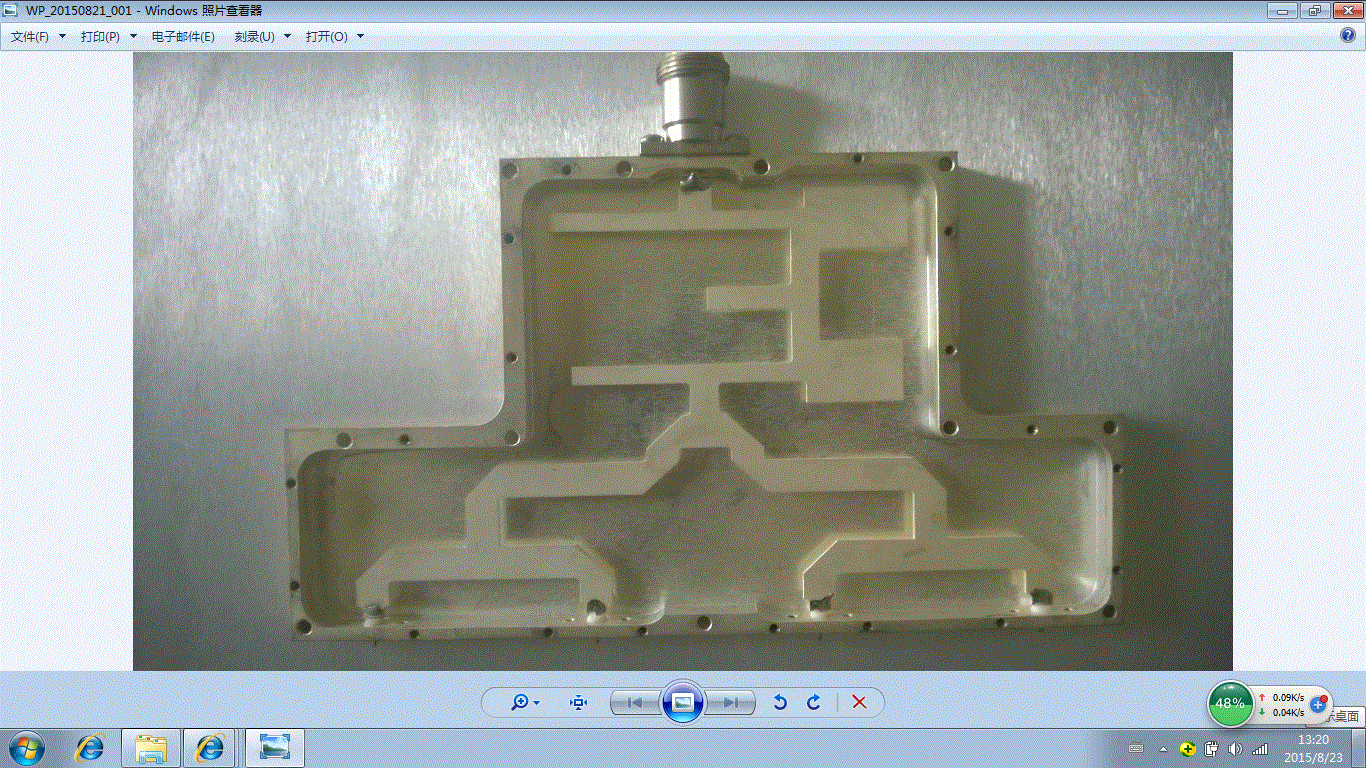

请教照片所示L波段空气板线功率合成器的原理。请高手指教！多谢。

要山寨就乖乖的照尺寸、金属电镀...做吧！
浪费时间去分析L-Band pass Filter 、结合功分器结构...( 时间也是成本哦！你老板会答应吗！?)

好眼力！山寨做过了，本人要做个毕业设计。查了很多资料，多数都是威尔金森的，空气板线的很少，照片这种的就没查到。毕业设计总要把原理写清楚吧，答辩老师要问的。您给讲一下?

可以！你肯付费！? 一切好谈！

真能把问题解决了，付费没问题。知识就是金钱嘛，长时间的学习就是成本。

你看有没有机会收你的钱? 该收多少 ?

** 你已经浪费了一次学习理论的机会、在你山寨的时候！调试的时候看过smith chart 没有? 在smith chart那上面会告诉你金属片为么宽/窄
、为么长/短? 与Ground plane 距离为么这样? (言尽于此。)

首先万分感谢！没怎么看懂，仿的这个和照片那个?

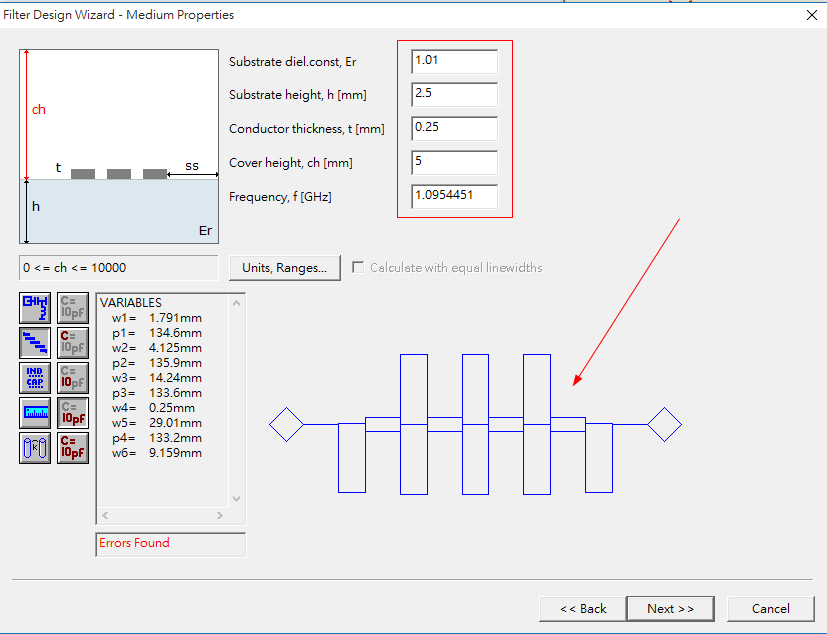

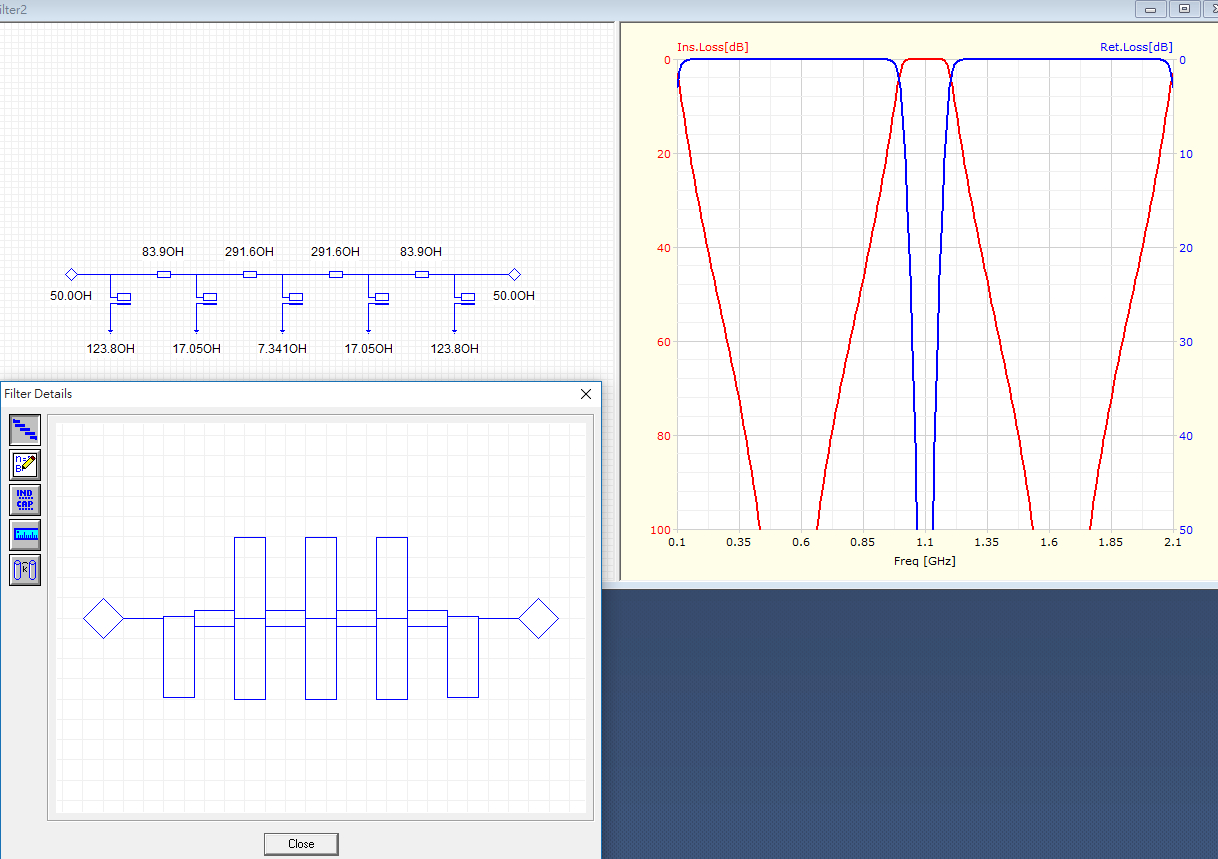

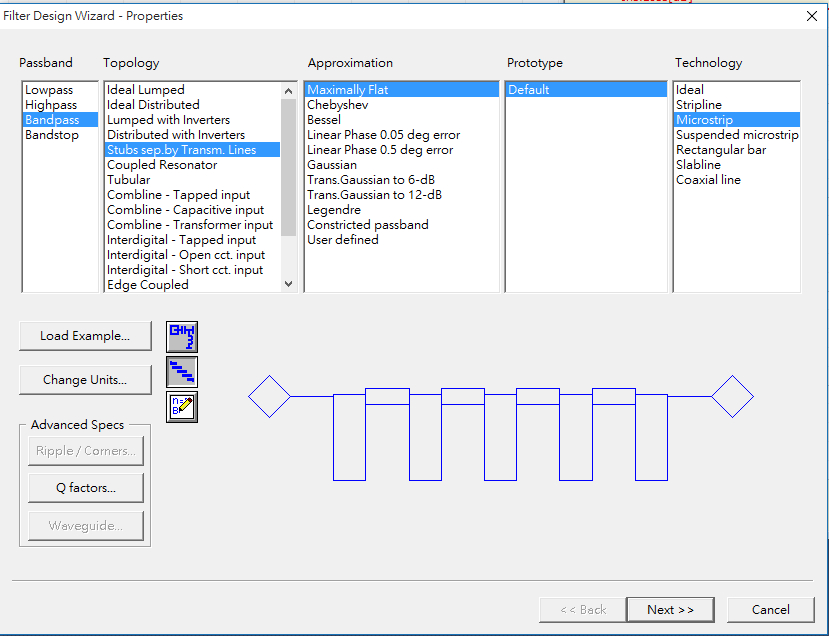

我只给出前半段是L-Band Pass Filter.. 精神在于介电常数Er我给的是Air，表明主角它是悬空的。(这是信手捻来只重在意、不在形！)
你最好的老师是照片中的实物和实验室里矢量网分上的 S11、S21 & Smith Chart！不需要往外找资料。

低通滤波和功分的原理是什么呢?

我不懂，我只是乱吹水的...另找高人吧！

那也十分感谢！
