ADS版图功分器导入HFSS问题

05-08

因为在ADS中仿真的时候微带线是有设置厚度的，就算厚度设置为0，然后导入到HFSS中，微带线还是会有厚度，请问在HFSS中怎么给微带线加端口?是直接在微带线的厚度截面上加还是和基板截面一起加?

你可以在微带线厚度界面加吗?你可以试试。应该是一起加的！

好的，谢谢。我试试一起加。

我说的可以是二种意义：
微带线加厚度是可以的，但是对网格的划分是一件考验。

设端口时，若微带线无厚度?就用基板厚度为参考去改出端口、有微带线厚度时，以该厚度为参考去改出端口。

谢谢。还有个问题想问下，因为微带线有厚度，那隔离电阻怎么画呢?也要画带厚度的微带线吗?

这个问题可以在CST版块里找到答案（不巧！一样是我发的。），虽然是CST的作法，但HFSS里一样通用！

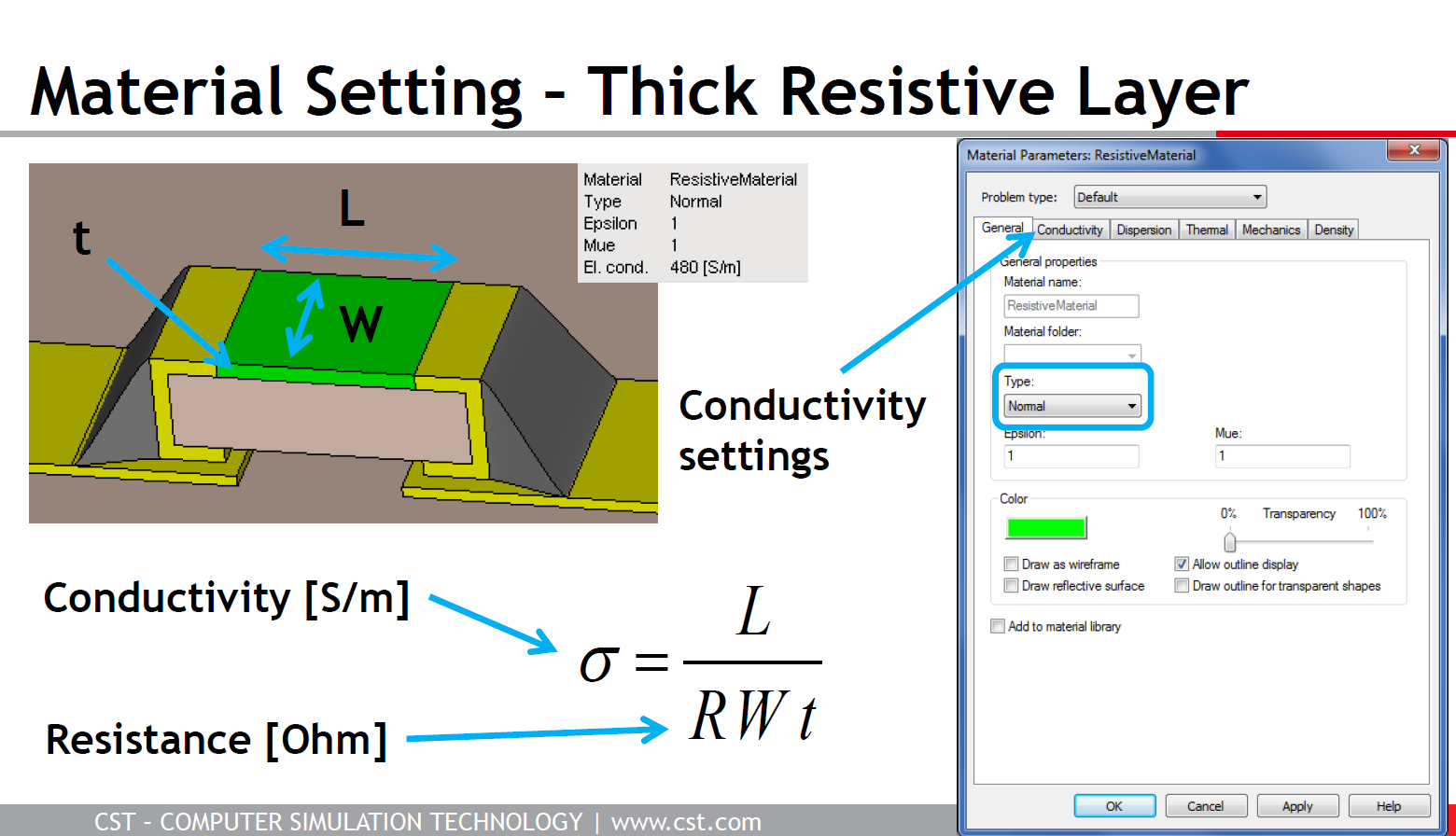

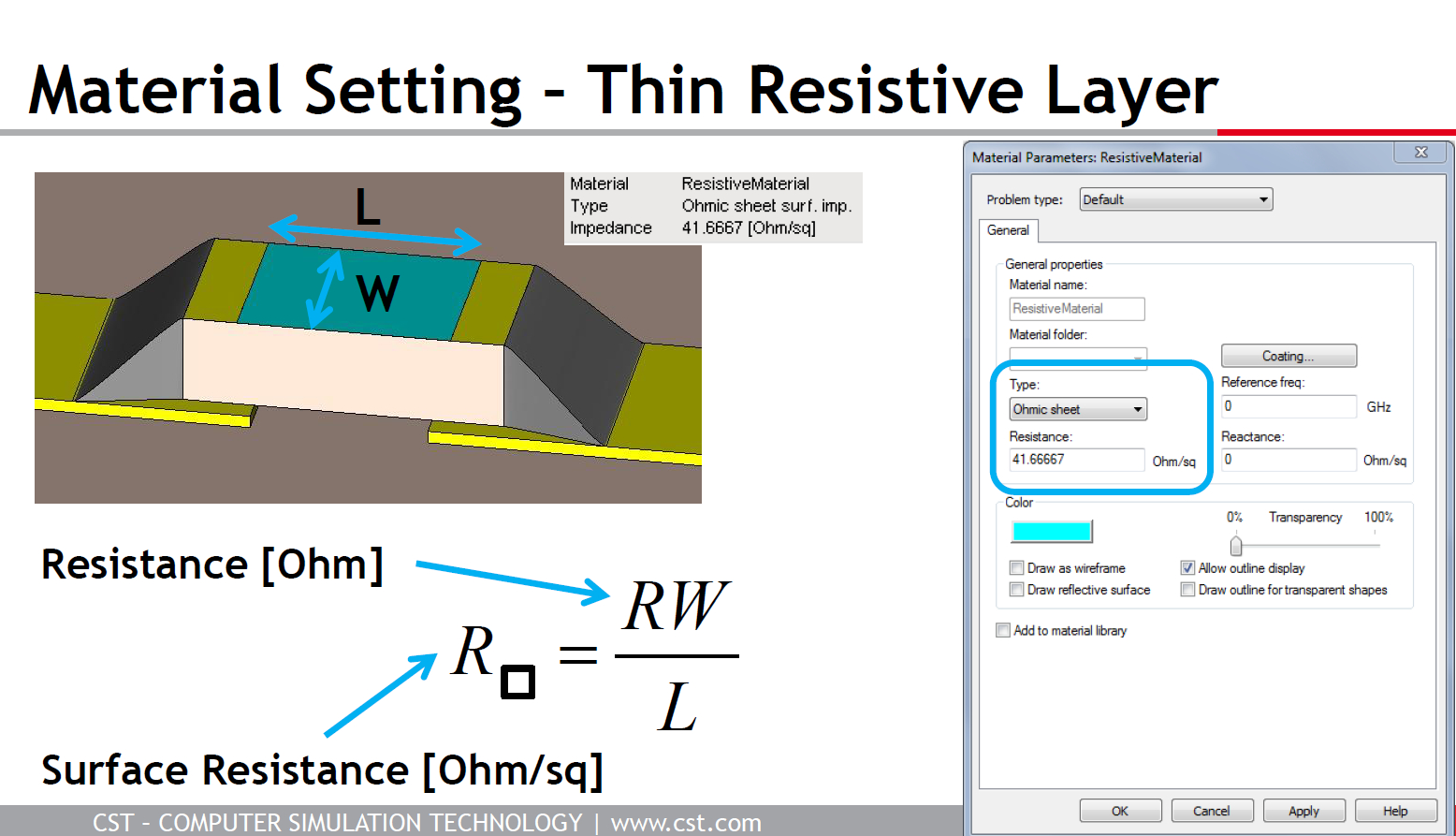

厚与薄两种方式都有：

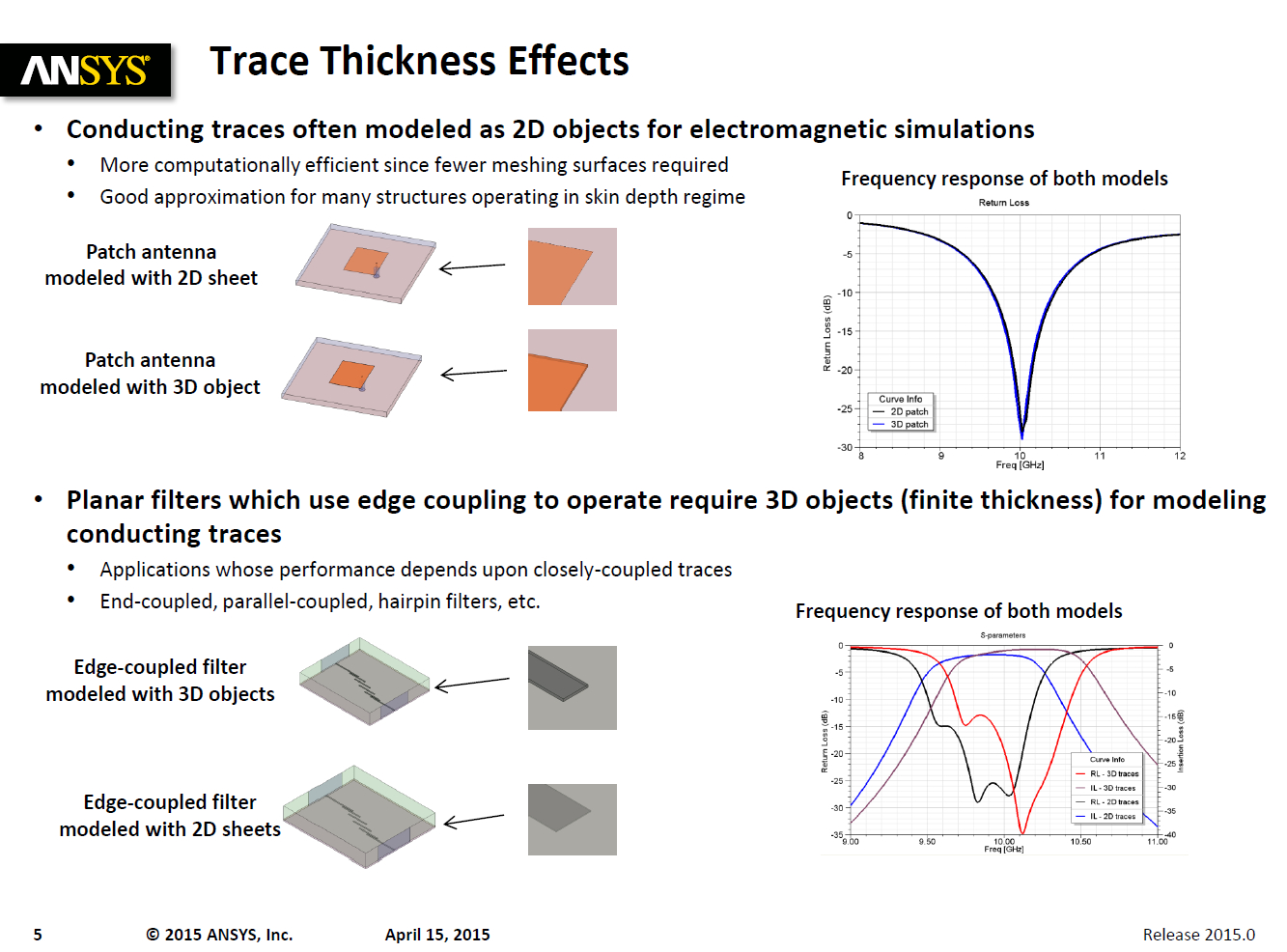

同感，有没有厚度对网格量是个考验

太感谢了，我试试。

多谢foxman老大给出解释
