功分器回损问题
05-08
各位大侠! 这是我仿真的功分器,首先我把一分二性能先优化,回损在30dB左右! 我现在集中在一起仿真一分四,回损性能为什么会这么差,在15dB了! 频带在3,6G~4.2G

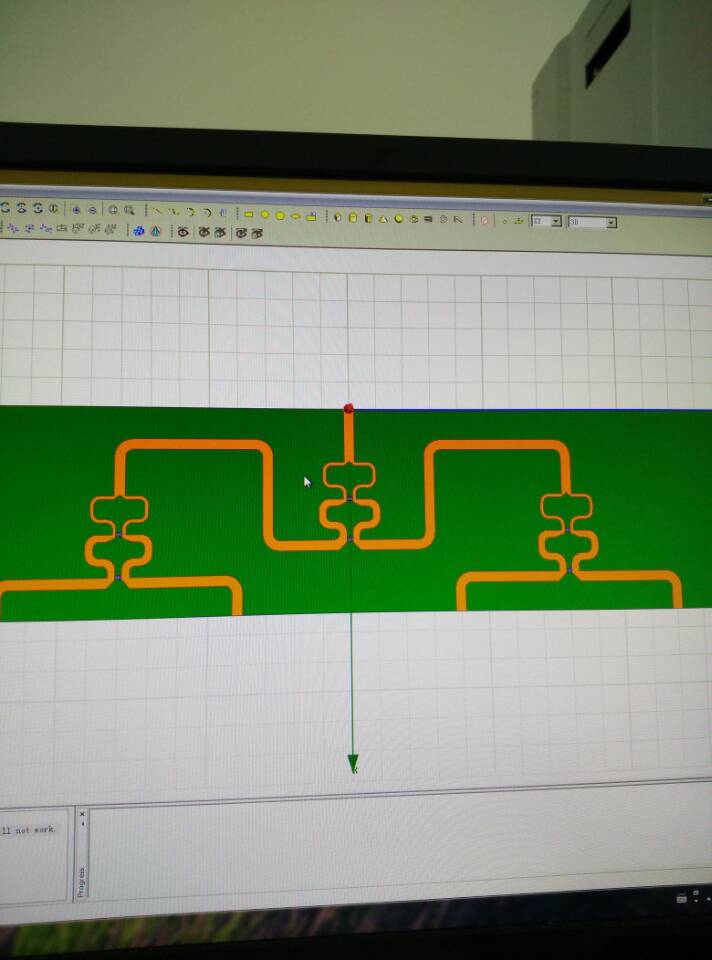

上图!
求大神回复! 自己顶一下!
阻抗匹配没有匹配好吧,你调一调!
阻抗我全部在ADS里面算好的! 微带线都是匹配的! 这个可以排除,带线拐角我也已经优化到最好了! 除了这个原因之外,不知道还有什么办法,可以改善!

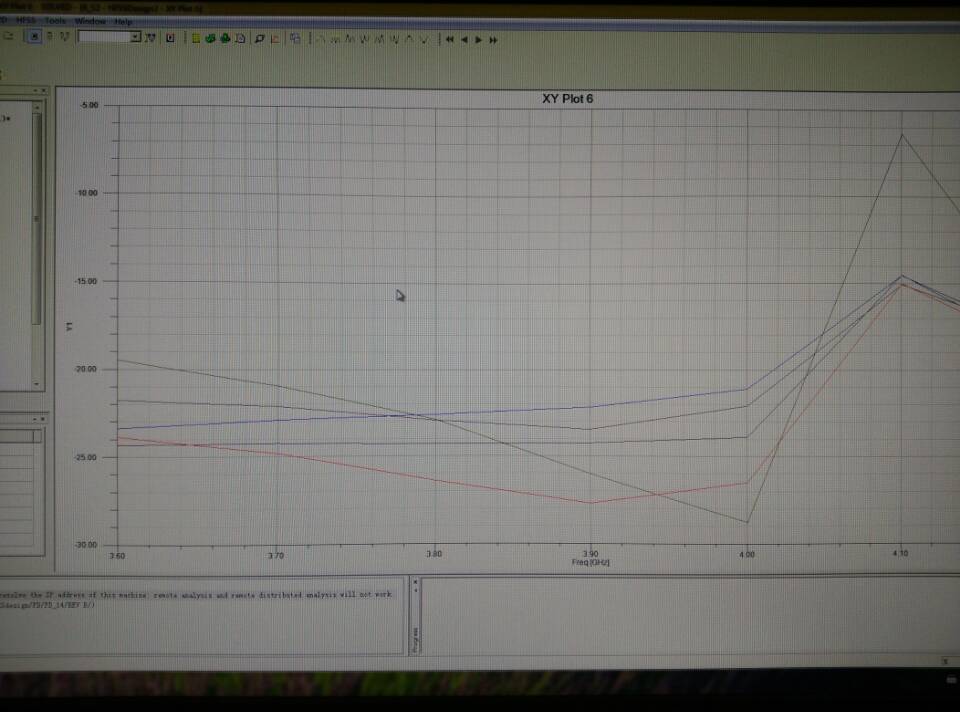

另外,不管我改变什么尺寸,调试。上图的波形,一直在4.1GHz左右开始鼓起!
因为我之前做的也是一分四功分器,是用的ANSYS HFSS仿真的。我也是先用软件算好的,但是仿真的时候误差很大,通过一点一点改变阻抗变换线的长度(主要)和宽度调试达到要求的。
小编你好,我也在做功分器,可否留个联系方式交流交流?
改变一下你设置的空气腔大小,看看是不是空气腔谐振4.1G左右。
你可以按照5楼的方法试试,
另外你是西部的学校吗?你怎么不愿意把扫描点数增加呢?就这几个点你能看出个毛线啊?连仿真都不会,服了。
方法一:试一下分段扫
方法二:要加隔筋,防止高次模
Sweep point 不夠 , 就無法看出特性的細節 .
