求助，一分三三等分的功分器在频段内S21S31S41有个突变

05-08

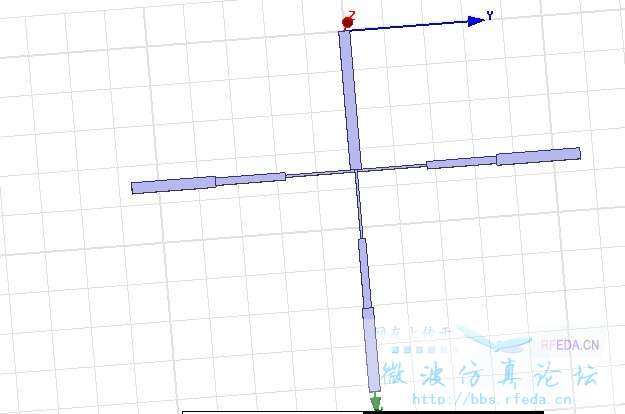

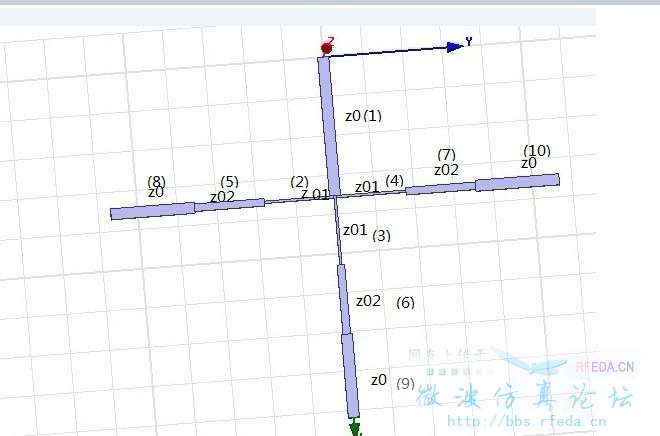

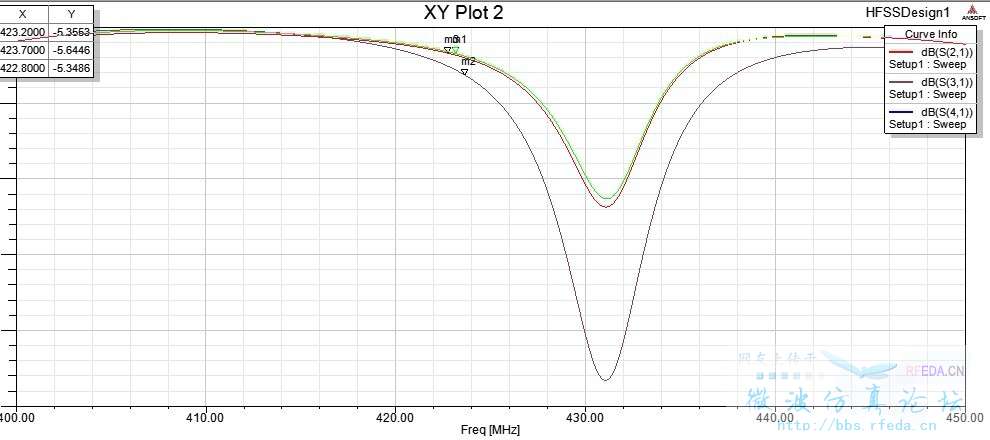

结构为带状线，工作频段在400-450MHZ，1为输入端口，2.3.4为输出端口，怎样调整右边的尺寸，使得在频段内s21，s31，s41基本为-4.7db的直线（右图已经将臂编号为一到十，1,8,9,10臂为特性阻抗50的传输线，2,3,4,5,6,7臂为阻抗变换线，）求高手指教

查一下你Z01的长度和宽度

发个模型上来，一定是长度错了
