24G一分二功分器

05-08

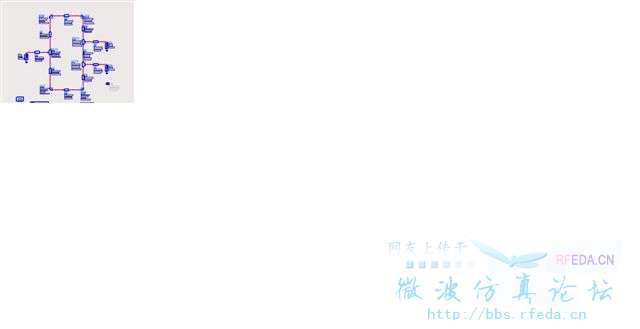

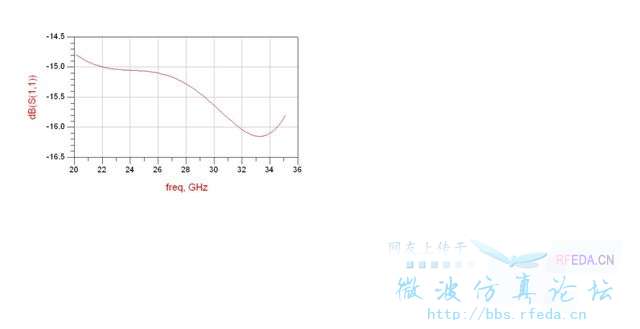

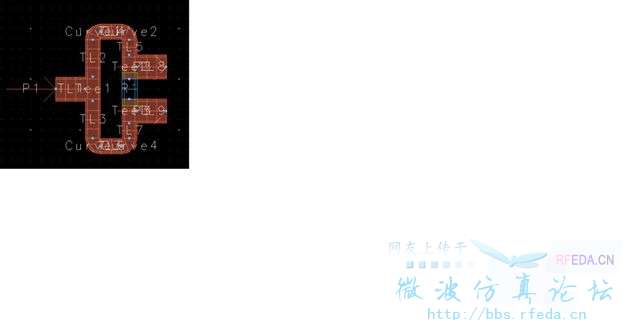

最近用ADS模拟了一个24GHZ的功分器,在ADS的原理图中参数S11的频率在24.13GHZ,转成ADS的版图S11的中心频率就变了,请教各位大侠是什么原因?如图所示


闂佸憡姊绘慨鎯归崶銊р枖闁跨噦鎷�...


  • 闂佸憡姊绘慨鎯归崶銊р枖闁跨噦鎷�...


  • 闂佸憡姊绘慨鎯归崶銊р枖闁跨噦鎷�...


  • 闂佸憡姊绘慨鎯归崶銊р枖闁跨噦鎷�...

    路仿真没有考虑耦合吧,这么高的频率最好三维仿真。

    我做 波导功分器


    请问你这个隔离电阻用的什么

    准确的用HFSS。

    高频段时,耦合问题非常突出。以前仿过KU波段功分器就遇到过这种情况。
