利用微带在800mhz 到2.5ghz,实现四功分,需要的尺寸很大吗?

05-08
我自己做了个这个频率段的二功分的,依据这个二功分的尺寸,估计四功分大约在120*140,达不到设计的120*125的要求,求各位指导

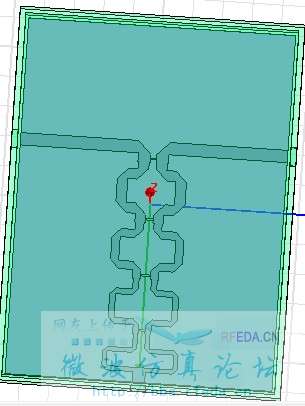

用了几级?把版图截个图传上来看看有无缩减的可能性

貌似尺寸也不会很大的,这板子我做过不少


100*72就可以了,这个尺寸还包括外壳尺寸。

楼上讲的很对

一般用什么介电常数的介质板啊?

介电常数2.6,poltnene,厚度1.5mm,


我做的包括外壳是89*50

可以选用 2.55 和2.65的介电,2.65的介电用聚四氟乙烯,我有板材可以直接加工

大神这种功分器叫什么功分器,线长怎么计算

有点乱。
