同轴腔体功分器优化(700-2700MHz高品质)高手进来

05-08

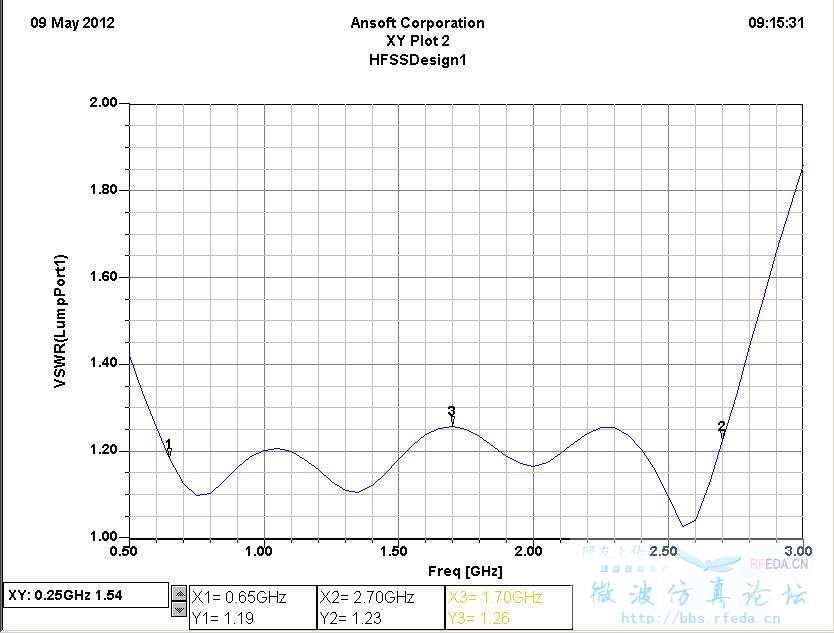

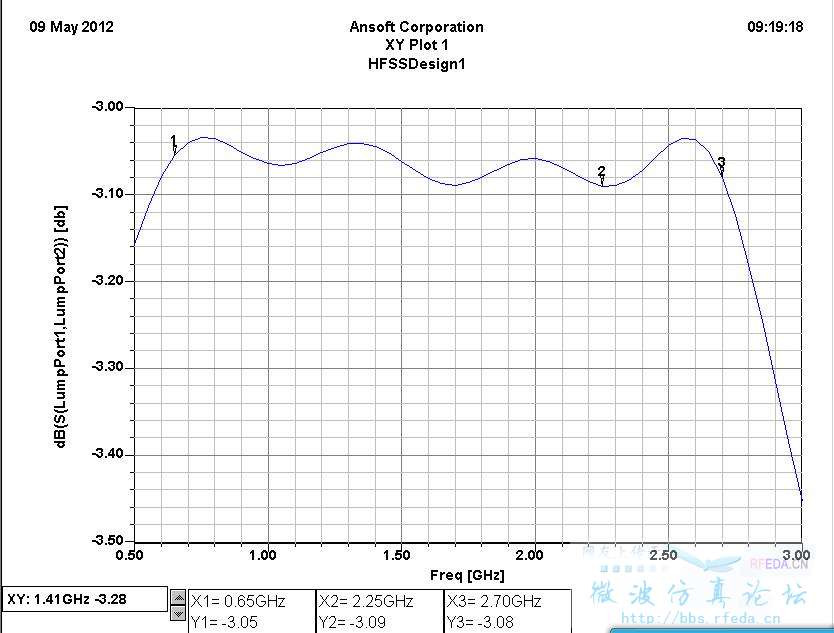

以前没做过腔体功分器,现在接了个这个功分器的项目,今天刚仿真好,求大帝,讲解怎么优化同轴腔体功分器指标,仿真结果如图。但指标要求比较严格损耗<0.1,VSWR<1.2。



  • 你那个功分器驻波不够啊?是不是ANT是7/16的那款

    能加个好友,指导下吗

    改各节的阻抗匹配优化

    回损好了,插损自然就好了

    谢谢了,呵呵,现在SWR优化到1.2了

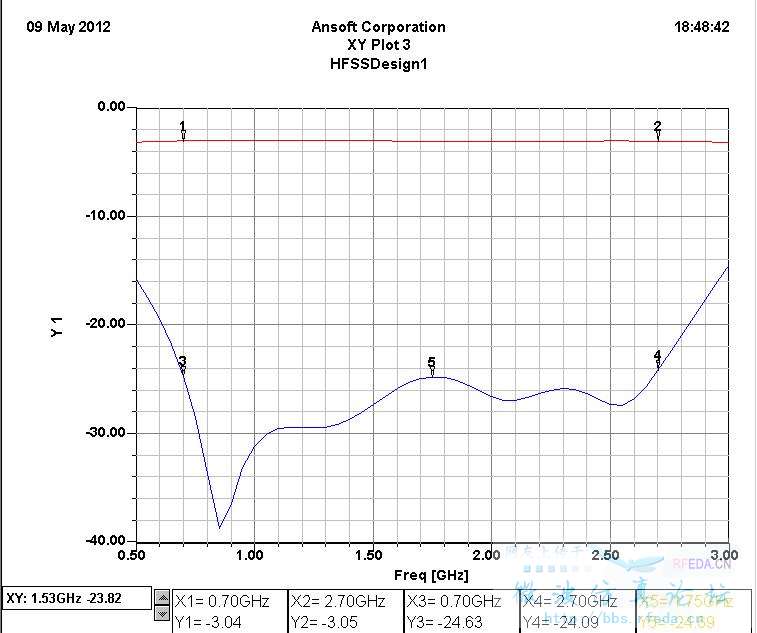

    终于搞好,上图。有图有真相



  • 很不错啊!

    还要继续努力呀

    效果这么好哦

    恭喜小编。
