薄膜电阻的建模与连接

05-08

功分器的隔离电阻要选用薄膜电阻，尺寸能根据资料算出来，但是之前没接触过薄膜电阻，不知这个有没有什么具体的封装区别之类的?难道直接用之前的尺寸?我想应该大一些吧。还有在HFSS中如何实现薄膜电阻的建模及与带线连接呢?我是说尽量贴近实际的那种，不是直接建个rectangle然后设成RLC边界那种。还望高手赐教，小弟不胜感激！

画rectangle然后设成impendence边界，设好方阻，一般是50的，也有100的

谢谢，那实际的情况下薄膜电阻是如何与带线连接的呢?

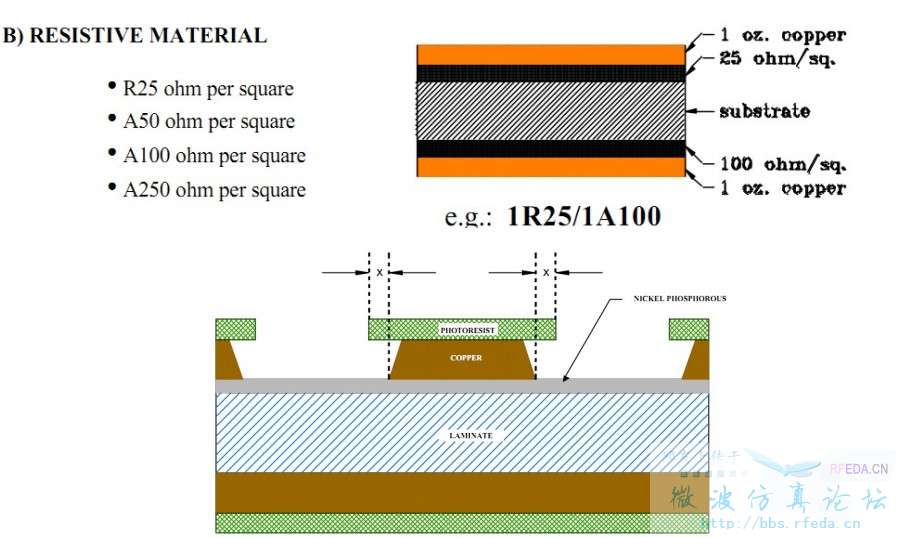

看看这个图片，去omega公司的网站看看相关基片的信息
