微带五功分器如何设计?

05-08
要求相位一致,幅度一致,插损小。用什么形式的结果?本人尝试用过不等分来做,结果不太理想,而且相位也难保证一致。请有类似经验的大侠给点建议!谢谢!

可以尝试一下全部采用二等分,至于5路的话,可以通过两路合成来实现。


这样插损不会大了吗?

高手高手快快出现啊!

幅度、相位一致性到什么程度?什么频段?插损要求是多少?要具体问题具体分析。

频率1-2G,相位相差5度以内,插损小于7.5DB,其它没什么要求。请教高手了,如何设计?

如果是我的项目,我不会这样做。

小编留言:

能告诉我思路吗?不胜感激!


你的功分器带宽宽了点,窄带的按照我的方法还可以,宽带的就有点难。

小编留言:

窄带的又怎么做呢?能加你QQ吗?



,这是一分四的功分器,一分五的按照上面的来做,我有点不明白

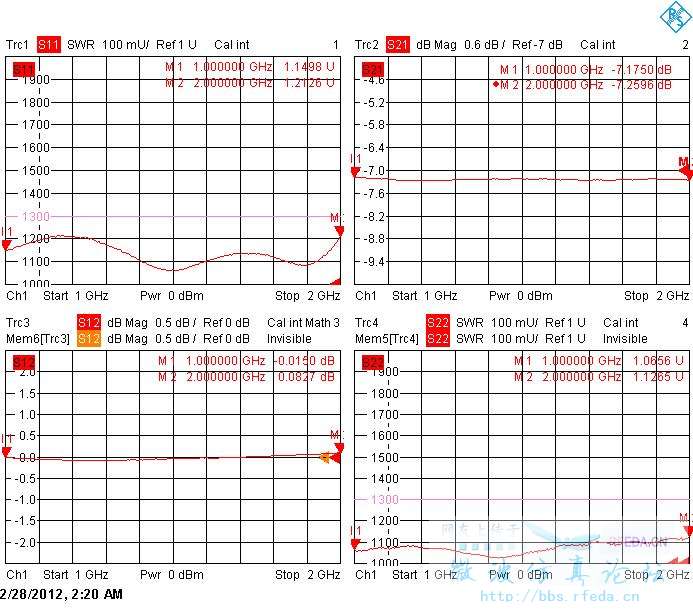

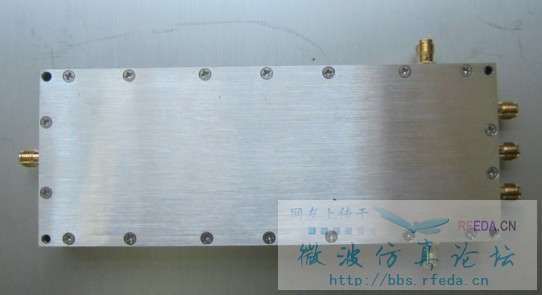

我们公司有1-2G的一分五的,有需要的可以联系我。我QQ:1850851864

看起来指标很不错哦,尺寸多大?买一个样品可以吗?怎么卖?
