功分器端口匹配问题

05-08

各位达人：
求教使用威尔金森方式设计一款功分器，版图和仿真结果如下：

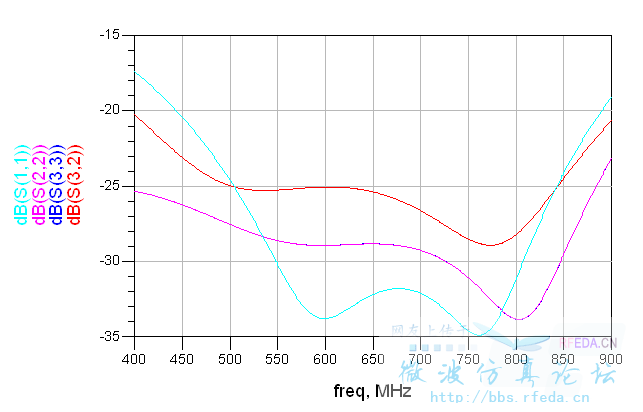

仿真S参数

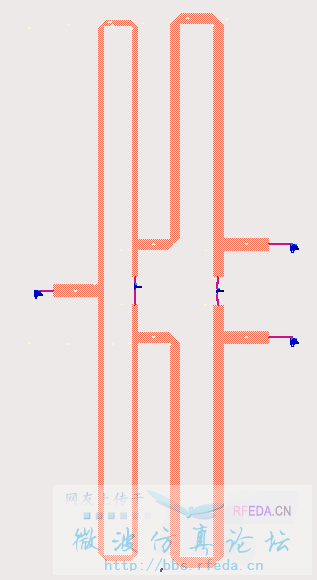

仿真版图

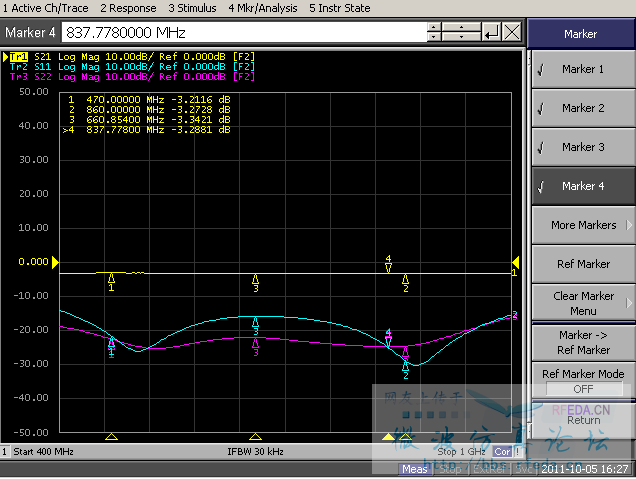

实测结果

实测结果中淡蓝色的曲线为分配器输入端口匹配
从仿真和实测结果对比观察，发现只有输入端口匹配差异严重，急切请教下各位达人，原因是什么

我看看啊。

你仿的有可能问题吧，一般情况都是输出端口比输入端口驻波好，隔离比输入驻波好

还要回复可见、

最上面的S参数仿真为版图的S参数仿真结果；
原理图仿真的结果看来，三个端口匹配都比较一致；版图仿真的时候，三个端口匹配都有一定程度恶化，输入端口匹配变化不多，两个输出端口较少的变化。

隔离电阻在仿真时是按理想模型考虑的，没有考虑分布参数的影响，对输入端口的影响较大。
要想仿真与实际比较接近，仿真时用膜电阻代替理想电阻即可。

这个方面考虑过。并用版图加上薄膜电阻（来源于ADS库中，仿真时随便从ADS库中选取的一款薄膜电阻），联合仿真过，但是仿真的图形与实际还有很大的差异（差异最大的还是S11）。
难道是因为实际采用的电阻与仿真使用的薄膜电阻相差指标相差过大造成的?

你这个电阻的焊盘太大了吧
