700-2700M二功分器问题
05-08

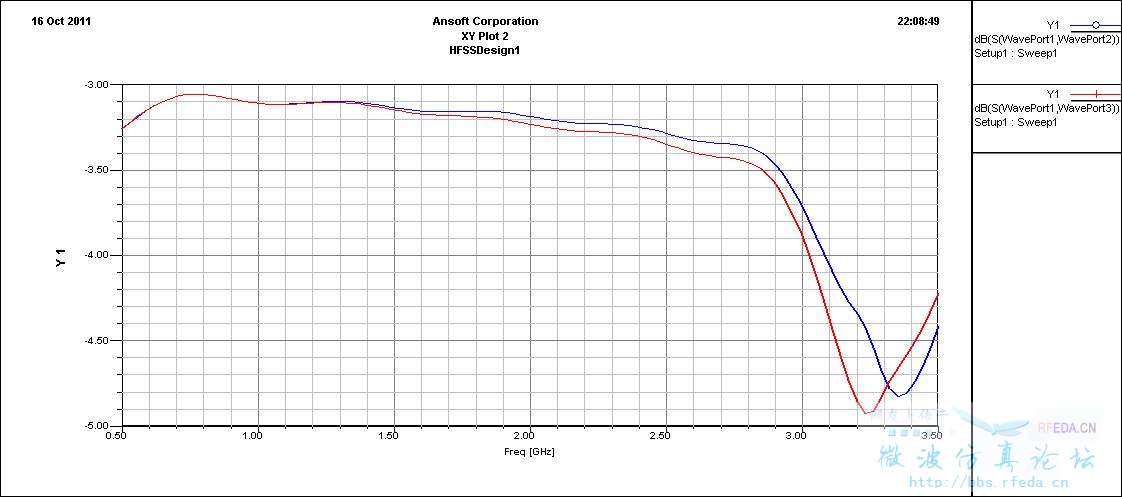

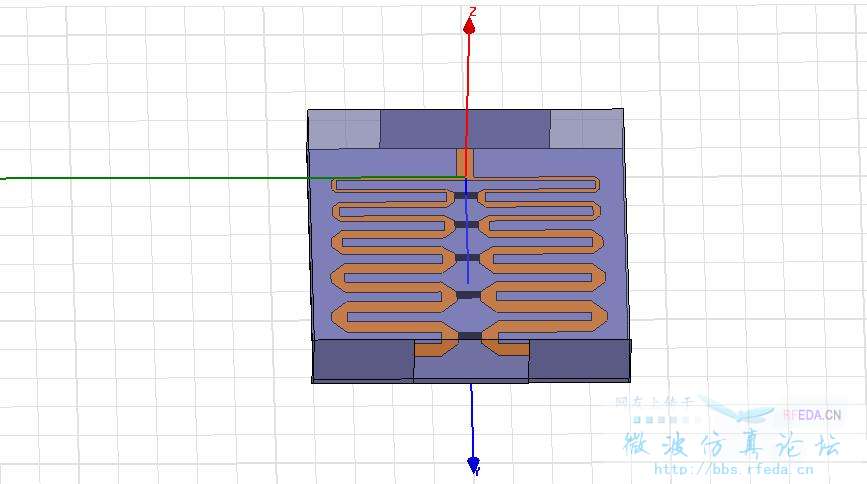

大家好,我是新手。请教一下,700-2700M二功分器(如下图),两路插损大小为什么会产生误差呢?图中左右两支路是对称的,仿真结果与实测结果都是左边的小,右边的大。同时我也做了一个一分四的,实测结果与一分二类似。产生这种不一致性结果的原因是什么呢?请各位大侠指点迷津!谢谢!
把你的模型传上来让大家看看问题出在哪
可能有地方不对称,建议画一半,然后复制试试
绝对是对称的。
端口加积分线了没
需要这么多级吗?
加了,边界设置是没什么问题的。不知道大家有没有注意这样的问题?虽然误差不大,也在接受范围内。但我想知道原因 哦!1
正常是4级,但驻波比不怎么好,所以用5级。频率范围可从600M开始的
只看图也看不出问题在哪啊,还是传模型吧
