请问这个 微带-槽线 转换是怎么回事?
05-08

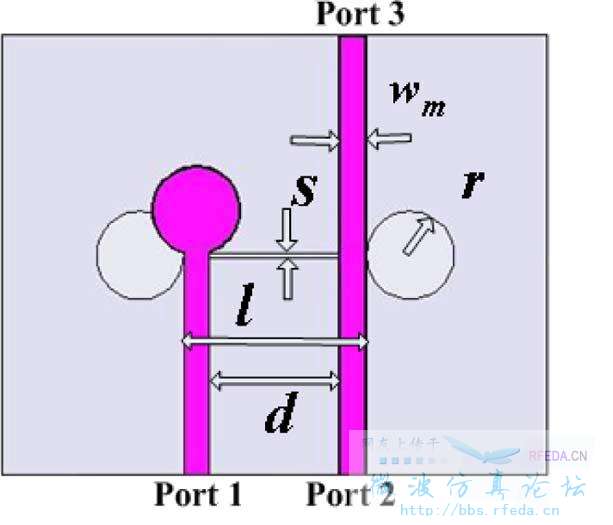

二等分反相功分器
port1、2、3都是 50ohm的微带线,但是中间过渡的槽线是 lamda/4 长 ,特性阻抗90ohm 的
这是为什么啊
这个是老帖了。这篇论文我也看过,当初也没有明白是怎么回事。关于slotline的阻抗90Ohm可以用这个链接http://www1.sphere.ne.jp/i-lab/ilab/tool/sl_line_e.htm来计算。
但是论文中所说的 transition ratio 我也不懂了,希望懂的人指点一下。
