关于宽带功分器的HFSS的模拟与仿真
05-08
我的毕设题目是《基于HFSS的微波宽带功分器的设计与仿真》，请教各位一下几个问题：
1.老师让设计的工作频率是2GHz——12GHz，插损是2.0dB，隔离度18dB,我该如何确定使用几节相连的wilkinson功分器;
2.如何确定个级的隔离电阻的阻值；
3.如何在HFSS上画图。
我的QQ是455494372.谢谢大家的回答！
1.老师让设计的工作频率是2GHz——12GHz，插损是2.0dB，隔离度18dB,我该如何确定使用几节相连的wilkinson功分器;
2.如何确定个级的隔离电阻的阻值；
3.如何在HFSS上画图。
我的QQ是455494372.谢谢大家的回答！

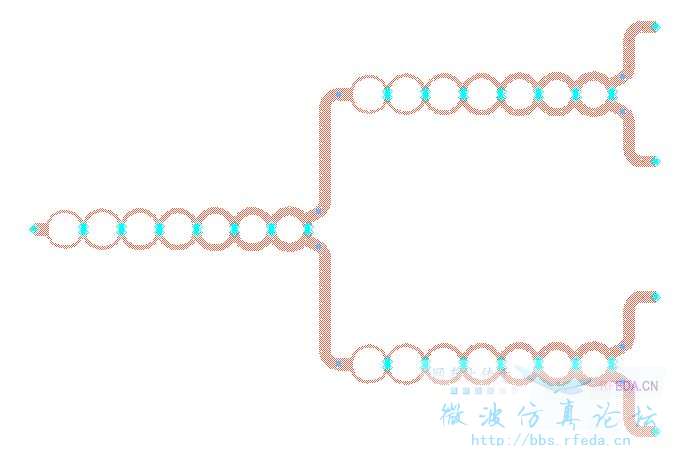

有个图分享下
小编,关于你的1,2点,可以自行参考清华大学的<微带电路>一书,相信对你有很大帮助
至于第三点,一般情况大家都是在ADS里仿真完了,再进行版图仿真,就可以下版制作了,如果真的还想在HFSS里仿真一下的话,可以将版图仿真后导出DXF文件,再导入HFSS中建模仿真,不过一般进行版图仿真就已经OK了,不必再进行HFSS仿真了！
我一般都是直接在CAD里画好 然后导进HFSS就行了 个人感觉HFSS还是准一些
1楼的图强悍啊
图图好像糖葫芦 想吃
图像很强悍哈
图像强大
哈哈 你那个是自动生成的吗
好样的
