关于功分器差损过大原因的整理与讨论
05-08
前阵子做了一个微带三功分,实际测试的时候差损很大,加上4.8db的分配损耗,差损有5.8db。我用的板材是FR4的板材,介电常数4.6,厚0.8mm,(损耗角正切0.02).
看了论坛里关于功分器的帖子,总结一下,也问点问题。
1.板材方面说:FR4的板材比较便宜但是损耗角正切比较大,做出来的功分器差损会比较大,我想问比如和损耗角正切0.002的板材比较损耗会差多少呢?你们做出来的FR4板材差损多大呢?
2.功分器的理论分配损耗为10log1/N,比如三功分的分配损耗为4.8。我做出来的三功分差损有5.8db,(自己腐蚀的。见连接
http://bbs.rfeda.cn/read.php?tid=58279),传输线损耗大约1db,这个就有点大了。我有侧过买来的三功分差损竟然做到5db以下。费解。
3.对于功分器的切角,一般45度的切角就可以了,有的会大一点。拐角长1.6W时损耗较小。

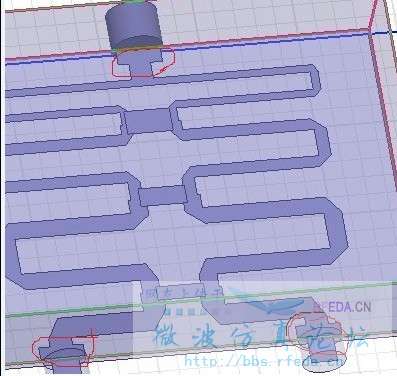

4.功分器的损耗较差,可能是功分器的输入输出端匹配不好。在输入输出端加阻抗匹配器。有个问题,图中红色圈的微带是50欧姆阻抗线么?还是起其他作用?怎么加。
5.在功分器的公共点加小电容补偿也可以减小损耗。分配器的公共点在哪里,怎样加电容补偿呢?
6.功分器臂不平衡,隔离电阻吸收,驻波大,都会导致差损过大。往往驻波调下去,差损也会变好。

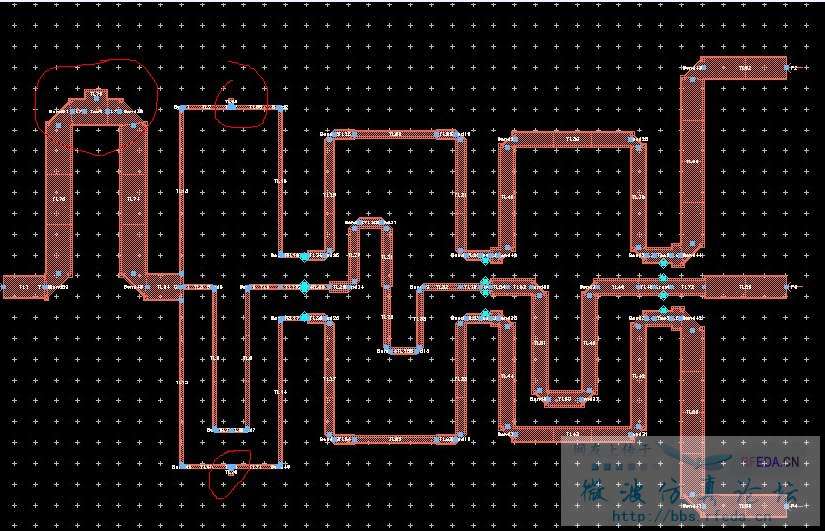

7.这个画红圈的应该是枝节线把,是不是电容补偿啊!
看了论坛里关于功分器的帖子,总结一下,也问点问题。
1.板材方面说:FR4的板材比较便宜但是损耗角正切比较大,做出来的功分器差损会比较大,我想问比如和损耗角正切0.002的板材比较损耗会差多少呢?你们做出来的FR4板材差损多大呢?
2.功分器的理论分配损耗为10log1/N,比如三功分的分配损耗为4.8。我做出来的三功分差损有5.8db,(自己腐蚀的。见连接
http://bbs.rfeda.cn/read.php?tid=58279),传输线损耗大约1db,这个就有点大了。我有侧过买来的三功分差损竟然做到5db以下。费解。
3.对于功分器的切角,一般45度的切角就可以了,有的会大一点。拐角长1.6W时损耗较小。
4.功分器的损耗较差,可能是功分器的输入输出端匹配不好。在输入输出端加阻抗匹配器。有个问题,图中红色圈的微带是50欧姆阻抗线么?还是起其他作用?怎么加。
5.在功分器的公共点加小电容补偿也可以减小损耗。分配器的公共点在哪里,怎样加电容补偿呢?
6.功分器臂不平衡,隔离电阻吸收,驻波大,都会导致差损过大。往往驻波调下去,差损也会变好。
7.这个画红圈的应该是枝节线把,是不是电容补偿啊!
fr4做到1dB损耗,已经很好了
实际中我用的是F4B的板子,损耗角没那么大。
