关于功分器薄膜电阻。
05-08
前阵子发了一个关于功分器薄膜电阻的，好像说的不清楚。现在又有点理解了。
对于薄膜电阻R=RS*L/W ，实际电阻值是和L,W有关的。所以原理图中改变L会影响隔离度。
1.将原理图转化为版图隔离电阻也跟着转化为版图里的薄膜电阻，一般薄膜电阻的长度都会不一样，此时如果在版图中仿真，可以把薄膜电阻长度调整为和两端微带线紧密连接，然后利用公式R=RS*L/W导出此时的RS，然后修改。
2.如果想要将版图导成component，在原理图仿真。我想到三种情况：一、原理图导成版图的时候，隔离电阻不屏蔽。在版图中修改电阻长度和大小。然后导成component，在原理图库project中调用。此时只需要加入负载就可以仿真了。（感觉这种想法不正确）。二、原理图导成版图的时候屏蔽隔离电阻，在版图中隔离电阻的位置加入端口也就是port。并且设置为内部端口。（网上有人说此时端口阻抗不用动，所以我都设了50欧姆）。将版图转换为component，在原理图库中调用，此时是加入集总参数电阻还是加入微带薄膜电阻不清，个人认为加入集总电阻就可以，求指示。三原理图导成版图的时候屏蔽隔离电阻，版图中只加入输入输出端口，隔离电阻位置不加。导成component，在原理图库中调用，此时再加入端口，但是我不知道怎么加。把端口放过去，难道就默认连接了?求解。四原理图导成版图的时候屏蔽电阻，在版图隔离电阻位置加入端口，设置端口为内部端口，并设置端口阻抗，这个意思难道是说，导成component就不用加电阻了。

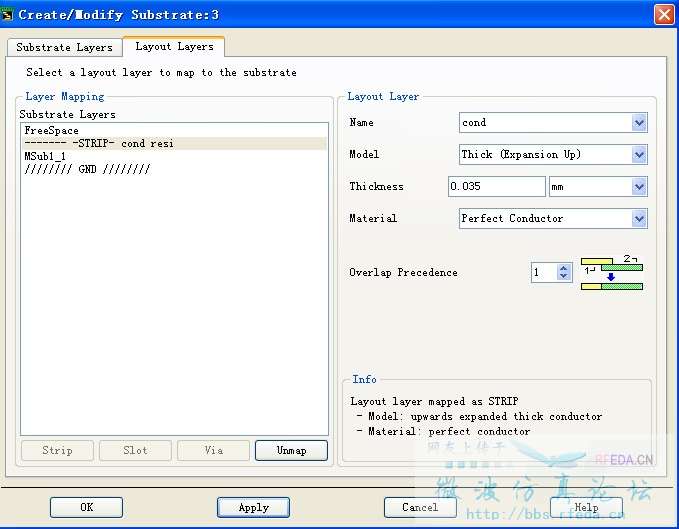

3,.因为ADS软件用的不熟悉，实际资料中也对具体步骤一代而过，在此问一下关于设置的问题，电阻层的设计，见图，如果有几个电阻增加几个电阻层的话我做不到，我只能增加一个电阻层，此时电阻该设置哪个值，还是怎样设置多个电阻层。

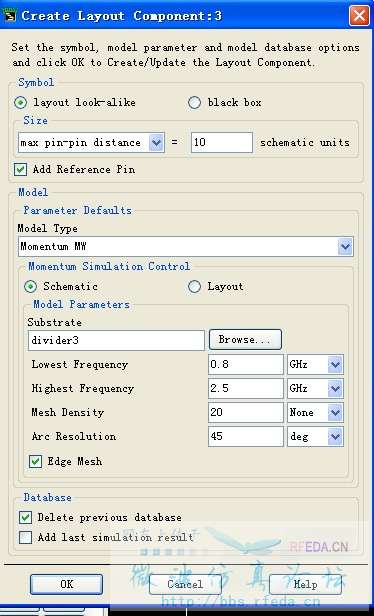

4,.在导成component的时候的设置求请教见图。我设置的有什么问题么?
不好意思问题有点多，也实在没办法，因为自学。朦朦胧胧的。请大家不吝赐教。谢谢。
如果有需要，我也可以把我设计的三功分上传。
对于薄膜电阻R=RS*L/W ，实际电阻值是和L,W有关的。所以原理图中改变L会影响隔离度。
1.将原理图转化为版图隔离电阻也跟着转化为版图里的薄膜电阻，一般薄膜电阻的长度都会不一样，此时如果在版图中仿真，可以把薄膜电阻长度调整为和两端微带线紧密连接，然后利用公式R=RS*L/W导出此时的RS，然后修改。
2.如果想要将版图导成component，在原理图仿真。我想到三种情况：一、原理图导成版图的时候，隔离电阻不屏蔽。在版图中修改电阻长度和大小。然后导成component，在原理图库project中调用。此时只需要加入负载就可以仿真了。（感觉这种想法不正确）。二、原理图导成版图的时候屏蔽隔离电阻，在版图中隔离电阻的位置加入端口也就是port。并且设置为内部端口。（网上有人说此时端口阻抗不用动，所以我都设了50欧姆）。将版图转换为component，在原理图库中调用，此时是加入集总参数电阻还是加入微带薄膜电阻不清，个人认为加入集总电阻就可以，求指示。三原理图导成版图的时候屏蔽隔离电阻，版图中只加入输入输出端口，隔离电阻位置不加。导成component，在原理图库中调用，此时再加入端口，但是我不知道怎么加。把端口放过去，难道就默认连接了?求解。四原理图导成版图的时候屏蔽电阻，在版图隔离电阻位置加入端口，设置端口为内部端口，并设置端口阻抗，这个意思难道是说，导成component就不用加电阻了。
3,.因为ADS软件用的不熟悉，实际资料中也对具体步骤一代而过，在此问一下关于设置的问题，电阻层的设计，见图，如果有几个电阻增加几个电阻层的话我做不到，我只能增加一个电阻层，此时电阻该设置哪个值，还是怎样设置多个电阻层。
4,.在导成component的时候的设置求请教见图。我设置的有什么问题么?
不好意思问题有点多，也实在没办法，因为自学。朦朦胧胧的。请大家不吝赐教。谢谢。
如果有需要，我也可以把我设计的三功分上传。
不知道在原理图里面仿真的时候不用薄膜电阻改用集总电阻可不可以。实际功分器设计当中，隔离电阻应该可以用贴片电阻。
帮忙看看啊！

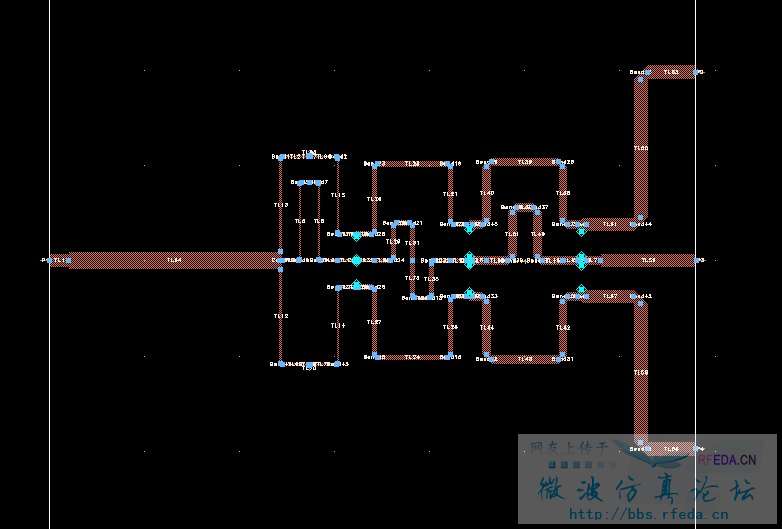

白线是因为那两个端口设为了single mode 模式，改为internal就ok了
小编留言：
谢谢啊！
你这个做出来相位不好哦
