HFSS仿真一分四的功分器作馈电的全向圆极化天线

05-08
我想做的是:用一分四的微带功分器产生等幅相位依次相差90度的馈电网络,然后将这四个依次有90度相位差的端口加倒L极子。
想得到的结果是:全向圆极化天线,且其低抑角增益有所改善。

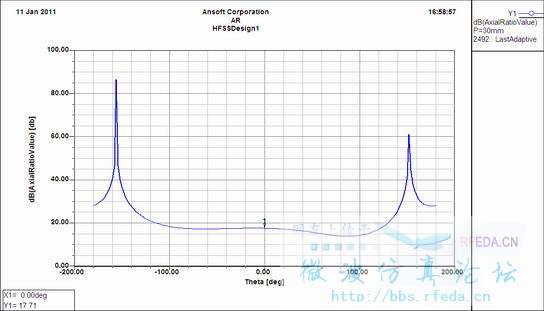

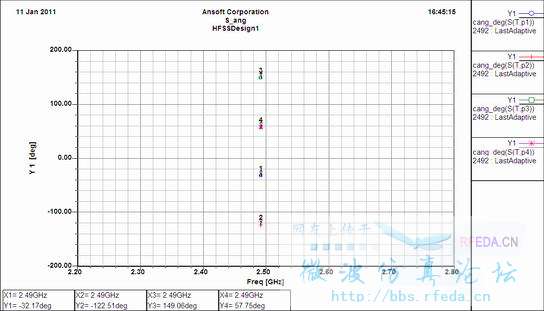

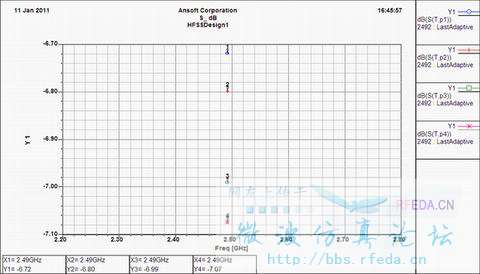

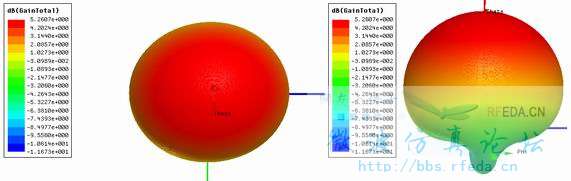

我的问题:我现在做仿真四个倒L天线时的方向图是全向的,  单独仿真一分四功分器的时候,得到了90度相位差。   可是,将馈电部分与天线部分结合起来后,得到的方向图并不是全向的,且轴比是20dB,并不是圆极化。
请大家帮忙解决一下,这是我的毕业设计。      QQ:376114990.


















把功分放到地板背面试试。

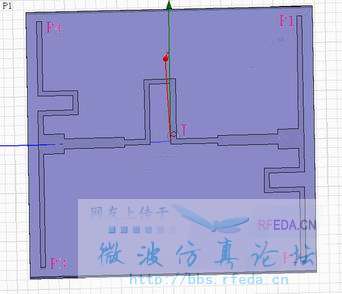

  我是由同轴线馈电,通过微带线作一分四且带90度相移的功分器,,然后由所得到的四个端口分别给四个倒L馈电。
您的意思我明白了,我先试试吧,谢谢!

我试过了,把天线放在功分器的背面,出来的结果完全不正确,图形挺奇怪的!

你好,你的QQ加不上啊,我有功分器想跟你探讨下啊,我的QQ361318616,我做微带阵列也要用到功分器

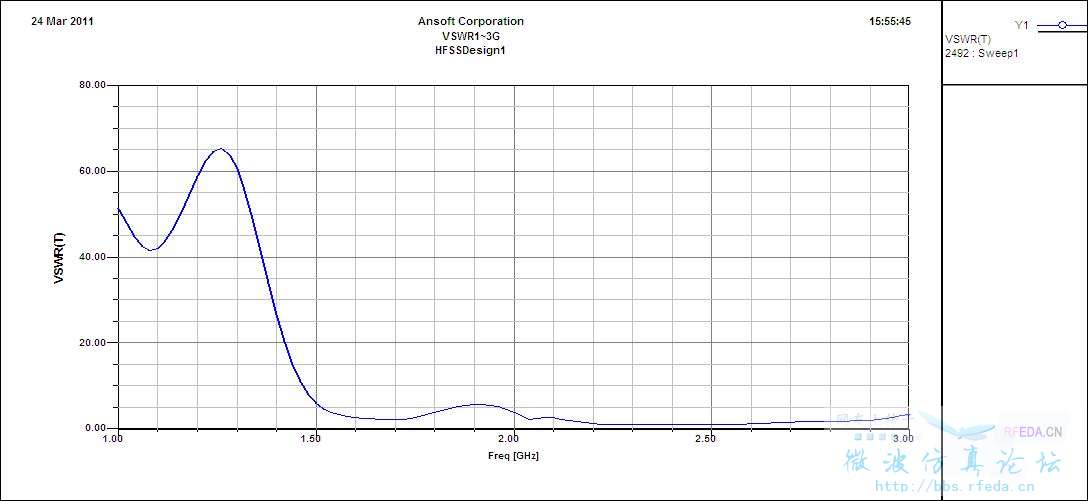

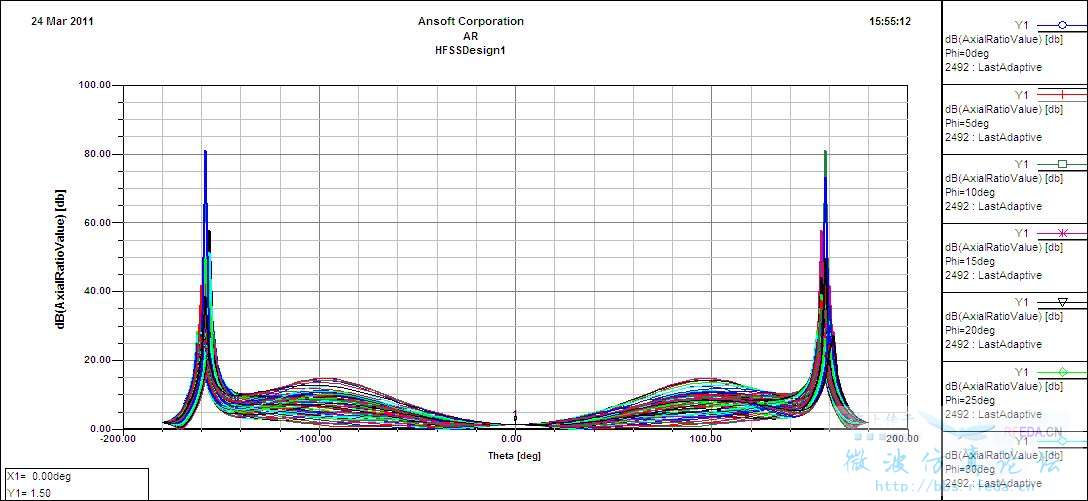

我的仿真已做到全向圆极化,轴比为1.5dB。实物还在进行中

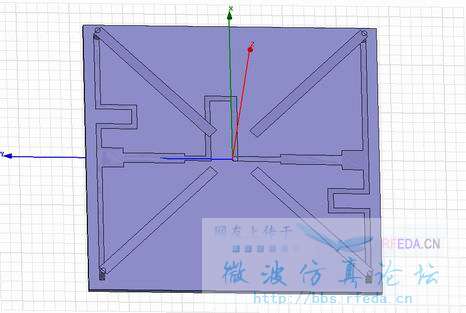

忘记给模型了!



我也需要用到微带线阵列的仿真,想问问功分器的知识,加不上你的QQ,请加一下我的:2290440830

您好,我的毕设题目和你差不多,加不上你的QQ,请加一下我的,634731396,谢谢了!

你好,我也要用到微带阵列也要用到功分器,能不能加下qq呀,我的qq120298272

做得好 (字数不够)

好东西,我也遇到这样的困难了,希望能向小编学习学习

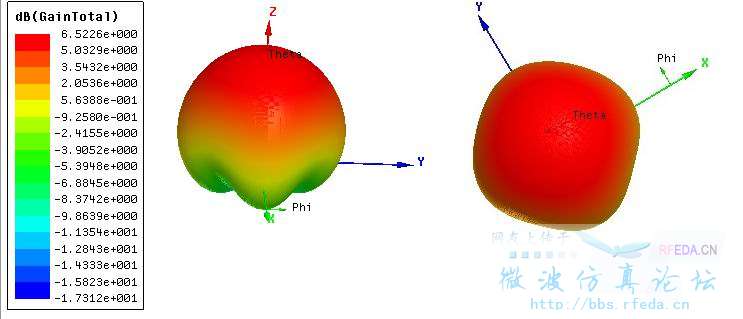

小编,我最近在做全向圆极化天线,我看你的方向图是定向的吧。


小编搞定没,可以看看吗,最近需要用这个东东

需要,看看怎么样

模型有没有,需要

想咨询下小编,您这样做的时候会不会出现四个端口功率分配不等的问题,而且您这个线弯折的地方不用倒角吗?
