請教 3-ways broadband power divider 設計
05-08

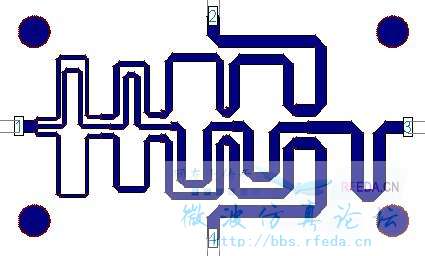

請問各位是否有設計過寬頻三路的功率分配器?目前我是使用先4節來進行設計2-ways的寬頻功率分配器,設計出來特性有達到自己要求。但是當我再多增加一組四分之一波長微帶線來讓功率分配器變成3-ways,結果整個S參數效果都變差了!請問有人可以指點我一下哪邊出了問題,謝謝。
目標:
Return Loss: 15dB
Insertion Loss: 5.5dB
Isolation: -20dB
目標:
Return Loss: 15dB
Insertion Loss: 5.5dB
Isolation: -20dB
肯定不能随便加一节就ok啦。
你这种结构,第三条臂和前两条之间的互相耦合很严重,隔离电阻也没法子加
所以rushgoon是建議我改變結構來預防互相耦合。
那若要設計寬頻的3-ways power divider 請問該怎樣設計會比較妥當? 3-ways很棘手!
我设计过,但也不好,驻波最大1.5左右,隔离勉强-20dB;最大问题是中间那路插损要比两边的小0.4dB左右,还有就是输出端相位不好控制;
我设计的是800-2500MHz的,采用3节
我需要設計頻寬為0.8-3GHz的3-ways power divider
相位主要是三端的輸出埠長度相同大致上可以同相位,但也是需要再微調一下。win701大你先前設計的結構也是與我類似嗎?中間那路真的是個關鍵所在...win701大是否有些設計上的經驗或者方向可指引一下呢?謝謝。
