2-Way 功分器
05-08
新手要设计一个功分器,设计条件是中心频率5.5GHz,阻抗50欧姆,波长13.6mm

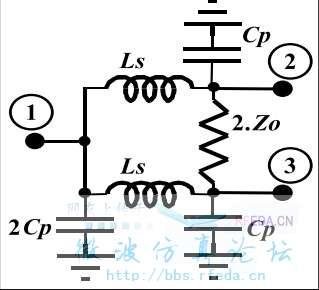

附上电路原理图,这该怎么用HFSS进行设计?
图中电感和电容值如何确定?
新手求教给个大概的PCB版图绘制样式
附上电路原理图,这该怎么用HFSS进行设计?
图中电感和电容值如何确定?
新手求教给个大概的PCB版图绘制样式
不需要hfss吧
用ansoft designer或者ads就好
网上搜了个ADS教程,是做成wilkinson的,现在器件值我不会确定啊
用HFSS仿最正确,我做过N款几乎一次到位,与仿真很接近!
有点复杂啊!
支持HFSS!
支持HFSS归支持,如何确定器件值?
HFSS不是要模擬一個檔案不是要很久? 感覺比較沒有效率!
樓主是要使用lump元件來設計功分器?這樣模擬軟體就要使用ansoft designer來進行S參數模擬,會比較有效率也較容易設計。電感電容值可以先參考幾本有關微波工程的書籍,通常書裡面都有會功分器的設計方法還有計算公式,接著再把求得的值帶進去ansoft designer軟體來模擬以及微調電感電容值,相信很快就可以實現。
