关于0.7-8G微带耦合器仿真的问题
05-08

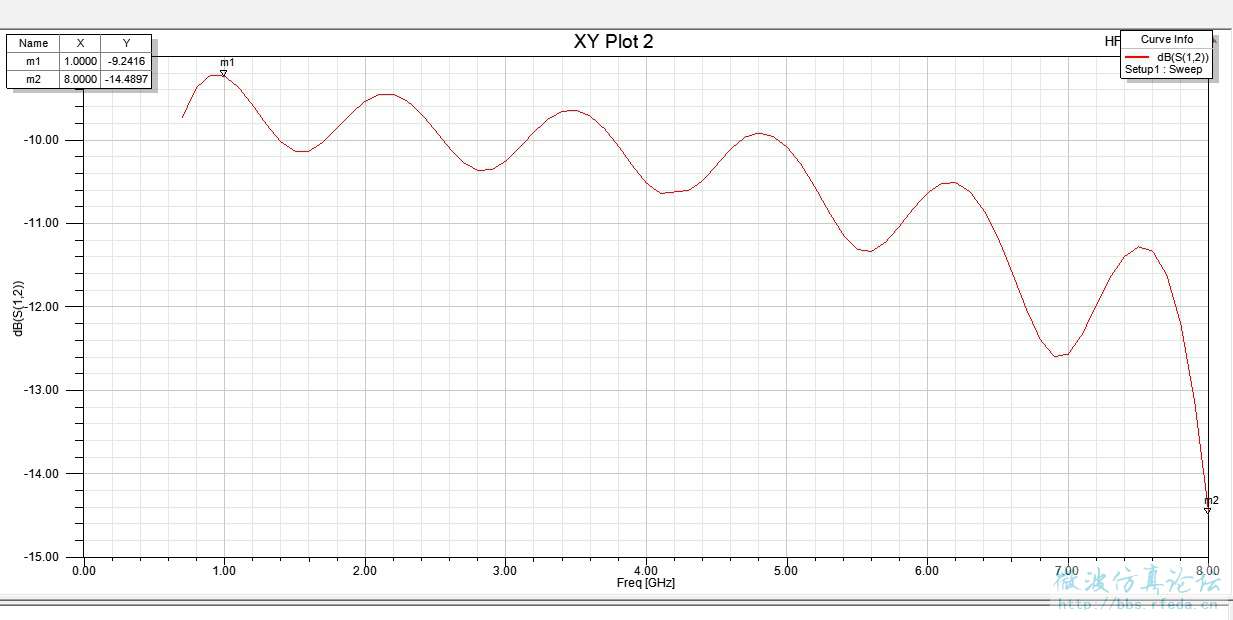

耦合器的铜箔为0.04MM,介电常数为2.2 ,频率为700-8000MHZ ,我用的是6节的,AWR计算电路耦合器为0.4,为什么带入HFSS建模后高频踏下去了?求大神解答是波长每节波长的问题吗?波长为11.6,对吗? 需要满足指标为10DB 耦合度为±1.5
计算和建模仿真肯定是有一定差距的。
刚开始调试的时候,没必要建模0.04mm的铜箔,直接设为PEC就可以。可以加快速度。
最好是能先计算估计每节长度,如果计算比较困难,就直接用HFSS的优化功能,先大概优化一下,看看趋势。
AWR算的是单节的吧?单节满足不了你这么宽的频带,你可以根据你的带宽,驻波比去查询现代滤波器结构这本书,书上写明了每节的阻抗,然后用ADS或者AWR算出每节对应的线宽和线距,再带进HFSS里仿真
谢谢楼上帮我答疑,可是我是查表算出每一节的宽度和间距的,下图AWR仿真出来耦合度为0.4,是好的,但是就是带入到HFSS就差了,耦合度到1.36了。
