设计了一款微带3dB电桥,仿真很好,实测有问题
05-08
大家好,设计了一款微带3dB电桥,仿真很好,但是实测有问题
两个端口的S21幅度差别较大,一个在3.2dB,另一个到5dB了

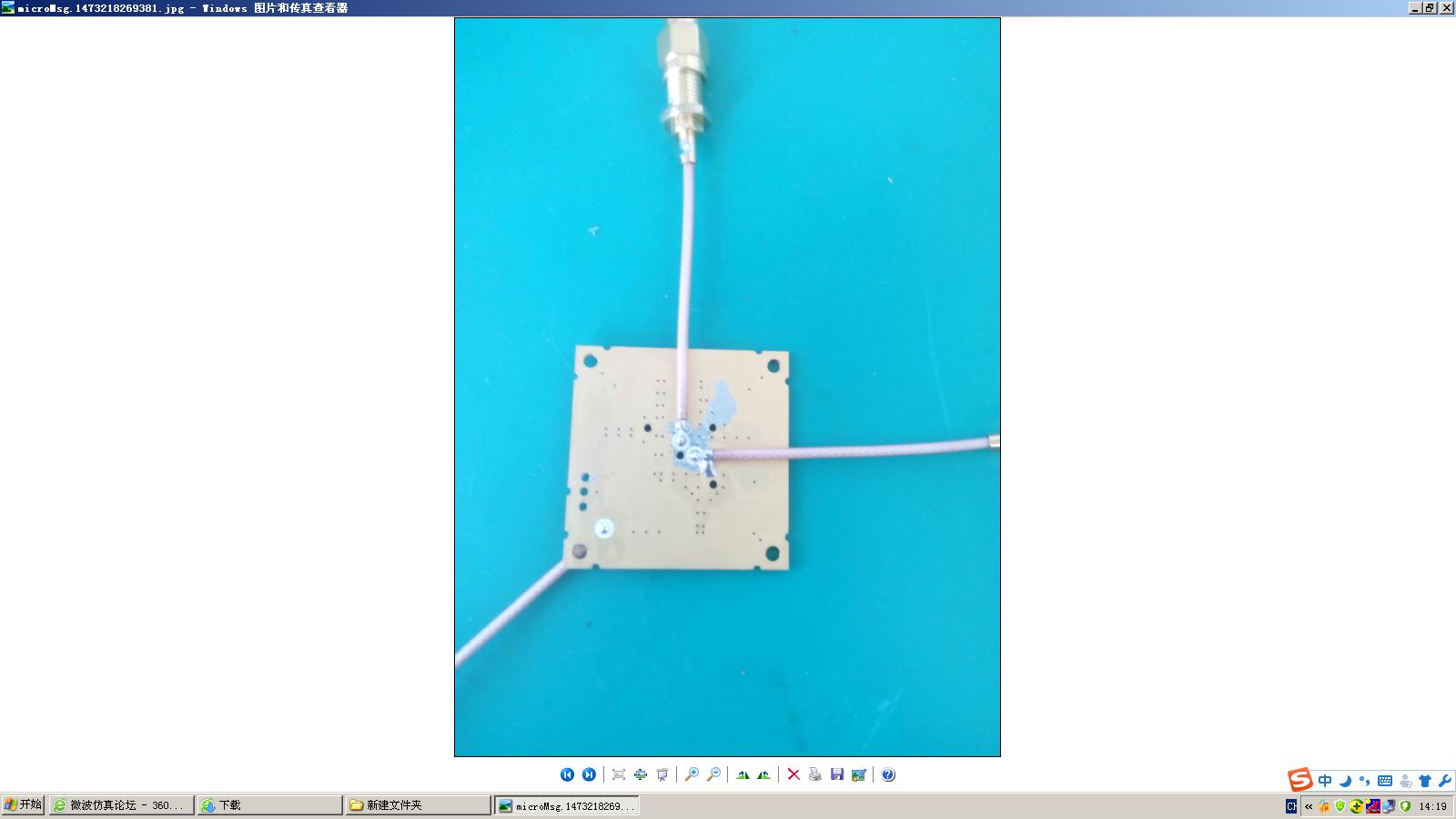

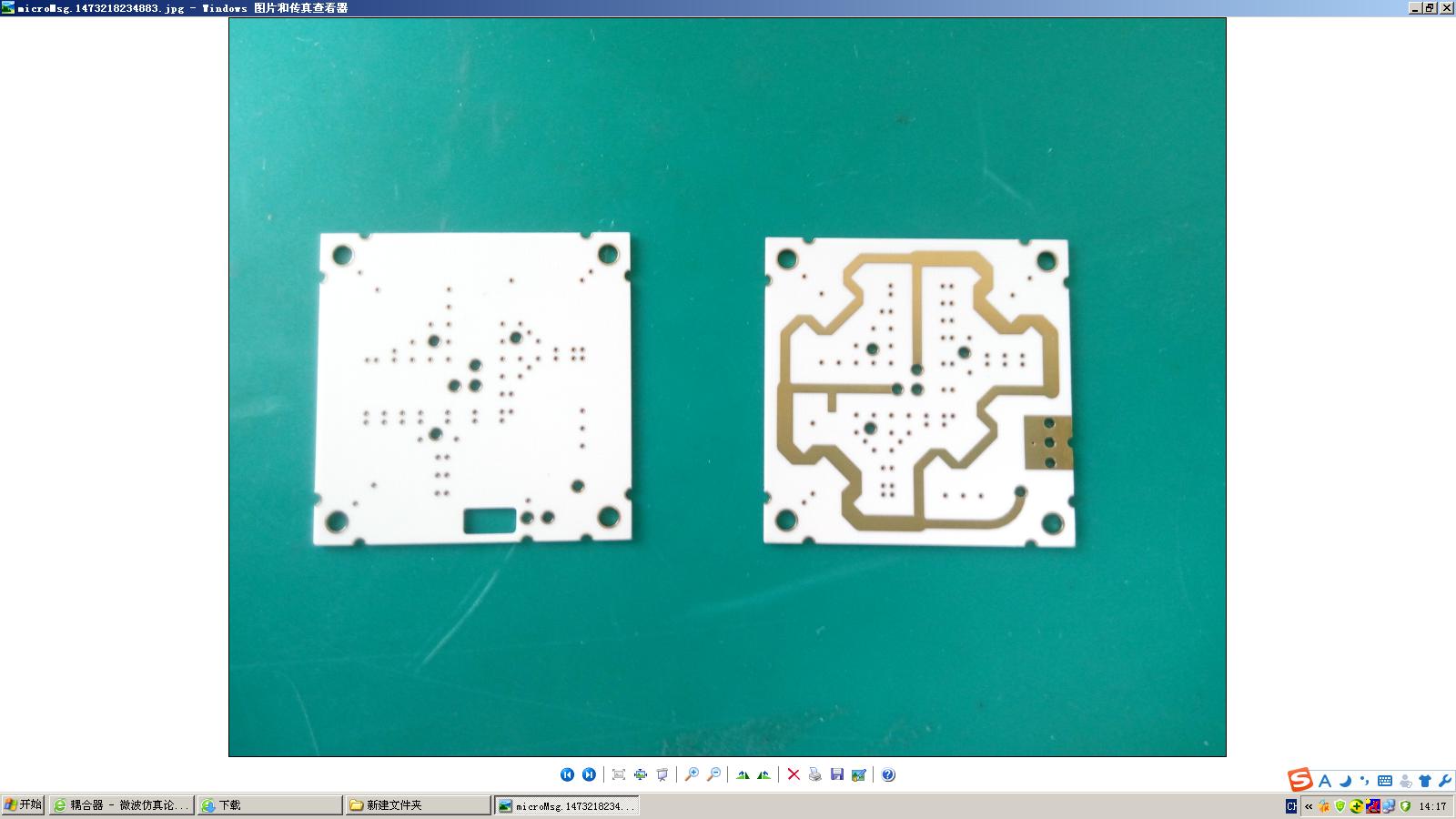

这是实物图片,请大家帮忙分析分析,非常感谢
两个端口的S21幅度差别较大,一个在3.2dB,另一个到5dB了
这是实物图片,请大家帮忙分析分析,非常感谢
貌似功分路径就已经不平均了。这样的结果应属正常!
您好,您说功分路径不平均是指哪里有问题呢
仿真看是好好的啊
请您指教
电波路径-路程不同! 在有损材料上路径越长损耗相对也会增大!
但是这种电桥仿真很好啊
而且和书上的理论也对应的上
好吧! 请教你一个问题,两条同样的50欧微带线一条长度0.25波长、另一条长度0.5波长,你试试它们的S21会不会相等!?
经过修改工艺,上下两层板子之间用胶固定,排除空气层
现在测试指标已经完全正常了
是导电胶吗?我设计了一款双层板的带状线耦合器仿真很好,方向性有30dB,跟小编的设计方式一样用螺钉固定,实测只有17dB的方向性。求助
不好意思,刚看到
不是导电胶
您这种情况也很有可能是螺钉固定,中间存在空气层,导致介电常数偏移所致
我是上下层加工好之后,电路板加工厂给粘合到一起的
研究一下小编的问题
OK,可以一起交流
