耦合器耦合度不平坦

05-08

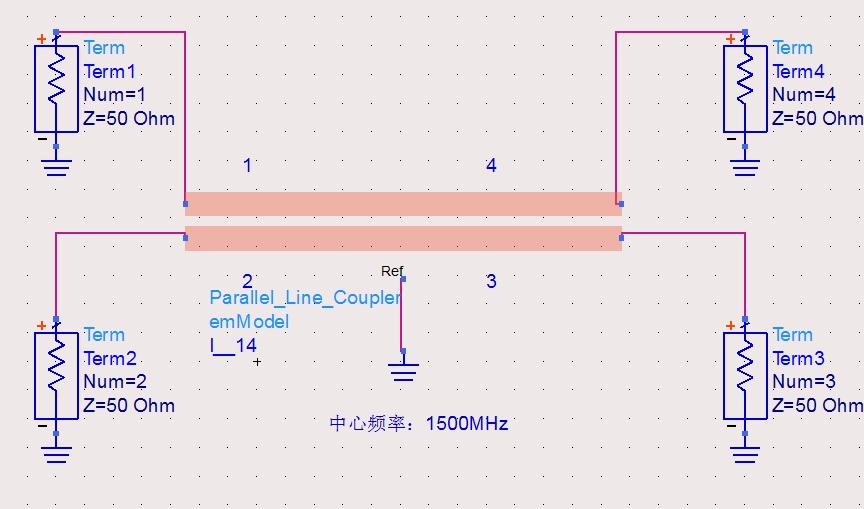

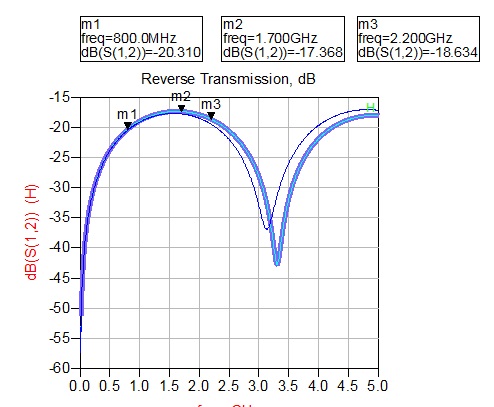

用平行线做得耦合器，频率是800M-2200MHz，现在是耦合度不平坦，有什么补偿的方法吗?试了一写加支节，没太多用处。频带有点宽，主要是要求体积能越小越好，有没有其他的办法呢?

耦合度不平坦

单节的耦合线就是这样的。市面上有很多这个频带的产品，普遍采用两节耦合。而且根据我的仿真经验两节耦合带线能够明显改善耦合不平坦度，不知道你所说的没什么用具体指什么。

另外说一句，这个结构用ADS仿真精确度较差，推荐使用HFSS或者CST

不知道楼上兄弟能否说一下为啥这个结构ADS仿真的精度会差
