关于Kathrein的一款850MHz同频合路器

05-08

有一款Kathrein的同频合路器小弟不明，跪求大神点拨两点：
1、产品原理；
2、实际开发的话难点在哪里。

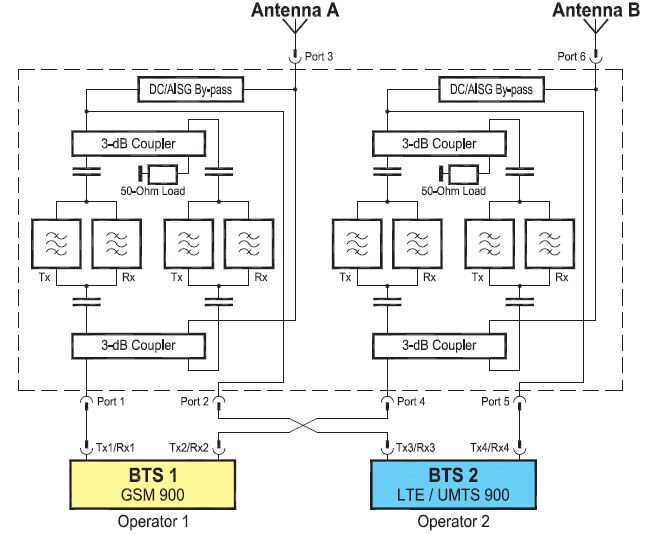

方框原理图（双单元）：

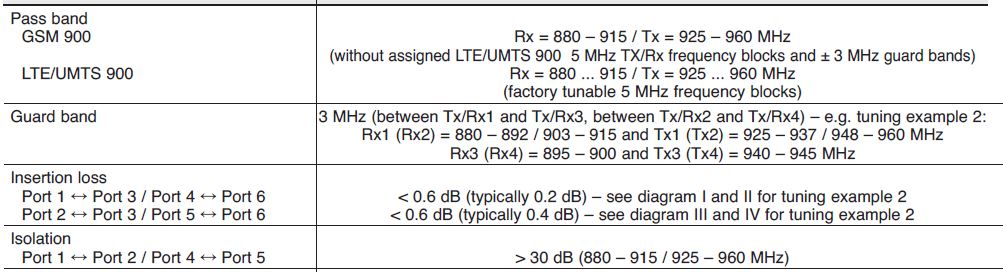

技术指标：

可调谐示例（蓝色为LTE， 5MHz带宽；黄色为GSM。两者之间保护带宽为3MHz，LTE的5MHz可以在880-915/925-960的任何位置）：

调谐波形（以示例2为例）：

1-. 产品原理? 就是它的品名 = 同频合路器、(方块图+调谐波形图已经交代了设计者的思路)。
2-. 实际开发的话难点有两个
A-. 方块图如果是正确、实际的...难点就在那四个双工器性能指标。
B-. 方块图如果只是示意图? 那难点就出现在那被隐身的额外方块图中。

感谢回复。
1-. 产品原理? 就是它的品名 = 同频合路器、(方块图+调谐波形图已经交代了设计者的思路)。
同频合路器我倒是清楚一点。对于LTE900和GSM900合路，如果使用电桥，会引入3dB的损耗；如果单纯使用滤波器，考虑到LTE通带夹在GSM中间的情况，需要6路滤波器。而Kathrein的设计非常巧妙，应该是利用了环形电桥的相位特点，使得插入损耗只有0.6dB，而且使得LTE的5MHz带宽在整个EGSM频段上可调。如果能知道TX和RX两路滤波器情况，相信会明了很多。
2-. 实际开发的话难点有两个
A-. 方块图如果是正确、实际的...难点就在那四个双工器性能指标。
窃以为当今滤波器的设计生产已经非常成熟，保护带宽3MHz的滤波器不存在克服不了的难点。关键还是在于那两路滤波器的通带/阻带是什么。我个人感觉应该是LTE 5MHz的带阻滤波器，但是自己又从原理上讲不出。
B-. 方块图如果只是示意图? 那难点就出现在那被隐身的额外方块图中。
没有隐身的额外的方框图了。Kathrein的规格书中出于自我保护的目的一定是有所隐瞒的，这也是我问实际设计生产难度在哪里的原因。但是原理上人家不会胡来，只是我水平有限实在看不懂。

难点在于那个双通带滤波器（或者说双工器），因为是电桥合路，调试时要求每个双工器指标非常一致，同时相位也要一致，也就是尽可能的把电桥脚上的双工器做成一样的，对调试要求比较严，这点做好了，这个同频合路器也没什么难点。

多谢foxman大师讲解
