平行侧边耦合带状线定向耦合器S13不平坦问题求助

05-08

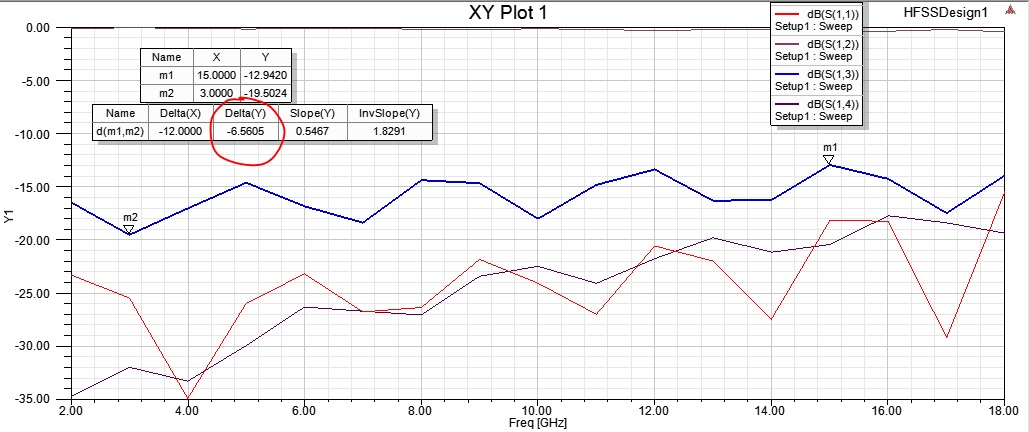

最近做一个宽带定性耦合器，用奇偶模阻抗表计算出的各节参数（理论纹波0.3dB）在hfss进行仿真得到的结果不理想，特别耦合度S13波动特别大，浏览了论坛里的帖子发现并没有讨论过这个问题，那么请问各位高人，关于这个不平坦问题该如何改进呢

先声明，本人暂未做过耦合器。
小编的这个耦合器确定要这么宽的带宽?算我好奇问一下
个人愚见：
1.增加扫描点数提高一下精度，小编贴的图片结果都是锯齿状了，仿真精度会差点
2.还是达不到要求的话，可以考虑增加节数，平坦度会改善
看小编提0.3dB的要求，差的还是比较多，估计得加节数了。

回楼上：
非常感谢
初步仿真先大概看个趋势，于是离散扫描步长比较大节省点时间
因为看别人的论文n=6似乎耦合度都还挺好的，并且只找到n=6的奇偶模阻抗表，再增大n就不知道哪里去找数据了

用ADS计算想要多少节的就能做多少节的自由度还高
还有就是初始的参数一般都要调整的，

thank you假设我现在已有6节，但是觉得性能不够好，那么在ads里如何确定第7节的Z0e，Z0o呢

1.看曲线就知道，并没有收敛，要增加网格数。
2.然后每节耦合度是否准确?
3.每节波长是否是都1/4?
最后，2-18可以实现的。我做的实物插损0.7db 耦合度：20±1 方向性18
