耦合器结构探讨

05-08

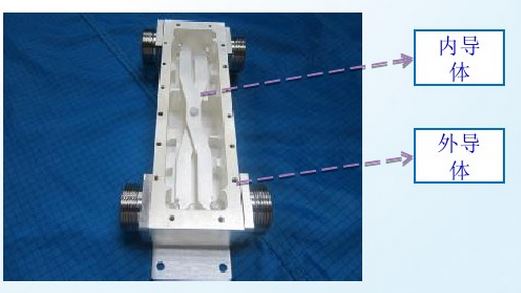

最近看到有一款耦合器采用这种结构。

这种结构和常见的平行线耦合有什么优缺点?
它的理论基础是什么?
求这方面的资料?
本人菜鸟，勿喷！

这不是3dB的电桥吗

嗯，是的！
但是我们常见的电桥结构是两条平行的带状线，是平行耦合的。
上面的电桥结构是两条带状线交叉耦合。
想知道这种交叉耦合的带状线结构在性能上有何优势?隔离度能够增强?带宽能做宽?

这两个交叉的带状线正对的面积比你说的平行线的大很多，明显耦合会增强。

我们做的一直都是交叉耦合的

3节交叉式的。能够展宽带宽。就是中间那节的板间距会很小。功率容量会有限制。

这种结构可以做到700-2700M，N型接头可以做到200W，DIN型接头500W

这种结构也是用3节奇偶模阻抗原理分析的么?已知奇偶模阻抗，怎么确定边缘两节的尺寸呢?谢谢。

实现紧耦合

电桥形成的端口位置也是随着位置改变

你好，请问一下，3dB的话中间间距大概多少? 我现在仿真出来大概在0.3mm

这个可以再ADS中算出来1

跟小编一模一样的结构，这种结构是对称的吗?耦合端和个里短有没有90°相位差?因为看见常规的对称耦合结构两根耦合杆是在一个平面上的。

我按照这种结构做了个电桥，出现了些问题，我汇总在下面这个链接的帖子里，麻烦帮我看下，非常感谢。
http://bbs.rfeda.cn/read.php?tid=105890
