关于耦合器参数问题
05-08
声明：本人新手，刚接触耦合器。

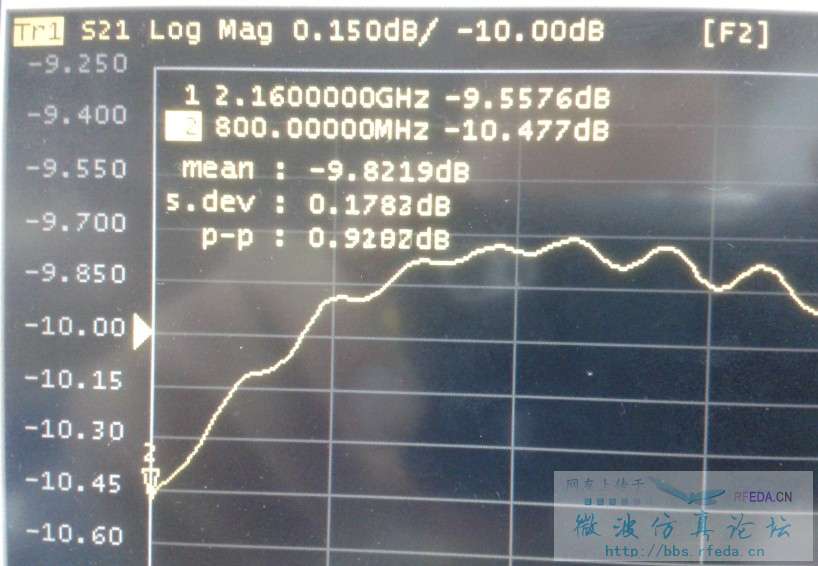

问题：当前我所测耦合器为10dB，见图。
Tr1曲线代表的是耦合度还是S21呢?
话说，书本概念耦合度C=10log1/(s21)^2。明显不是同一概念呀！
还有如果用HFSS仿真，S21的值就是耦合度吗?
问题：当前我所测耦合器为10dB，见图。
Tr1曲线代表的是耦合度还是S21呢?
话说，书本概念耦合度C=10log1/(s21)^2。明显不是同一概念呀！
还有如果用HFSS仿真，S21的值就是耦合度吗?
自己顶一下，是不是感觉拉低智商了，就没人愿意回答了?
自己顶一下，是不是感觉拉低智商了，就没人愿意回答了?
Tr1曲线代表的是S21.
C=10log1/(s21)^2 = -20log(S21)
2端口是耦合端的话不就是耦合度嘛
如果2代表直通就不是耦合曲线，而是直通曲线，就是和输入端口导通的那个口。
得看你2端口具体是什么口了
