15db耦合器带宽800-2500mhz可以修改到700-2700mhz吗
05-08
15db耦合器带宽800-2500mhz可以修改到700-2700mhz吗

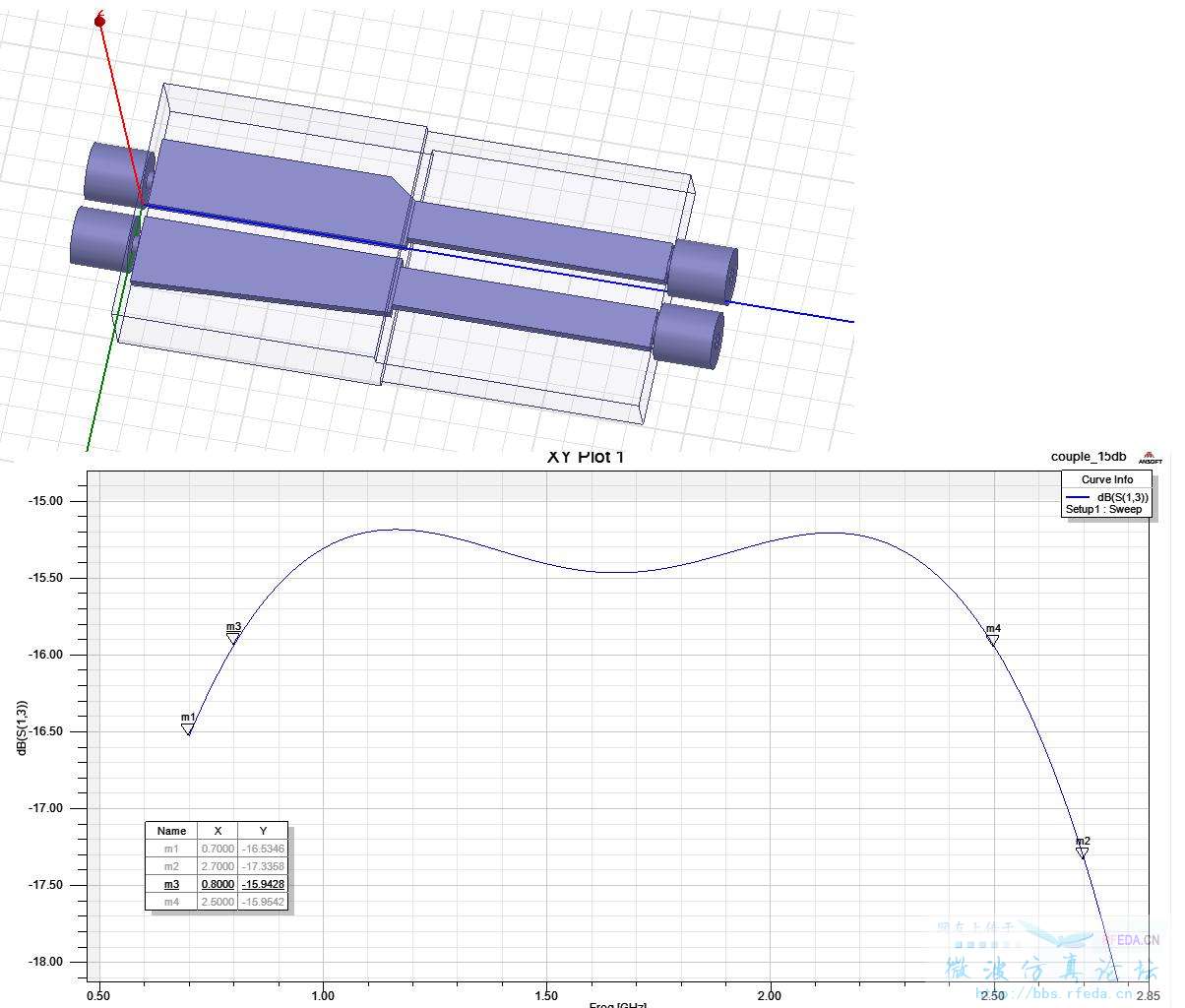

现在只能做到800-2500db,请教各位修改哪里的长度可以做到700-2700mhz。附件是模型
现在只能做到800-2500db,请教各位修改哪里的长度可以做到700-2700mhz。附件是模型
?
不知道,正在学习。
为啥那么多问号,还缺啥资料吗?
继续请教,请教高手。
如果尺寸上没有要求,可以再增加一个枝节。从图和结果看,你是采用两节结构,如果你采用三节结构,估计500-3000MHZ都没问题了
2节是可以做到的700-2700,优化波动
加长每节的长度,特别是强耦合的那一节,同事调节宽间隙节的间距可调节波动,希望能帮到你
小编 能给个耦合器模型看一下吗 万分感谢 124875828 QQ
2节是可以做到的700-2700?
多加一节比较容易实现而且回波损耗可以调的更好
可以跳出来的,调节优化若耦合和强耦合部分
加油,不错
建议多加一节吧,节数不够的话想展宽带宽还是非常困难的。
来看看学习下
我先看看模型
不知道,正在学习。
