关于耦合线耦合器的问题。 急急急啊。希望论坛里的朋友们来帮我看看啊
05-08
小弟最近利用CST在仿真一个微带耦合线耦合器,做了很久都没做出来。要求的指标:在(23)GHz范围内,定向耦合器的驻波小于1.2,耦合度30dB,频率波动小于2dB,方向性大于20dB

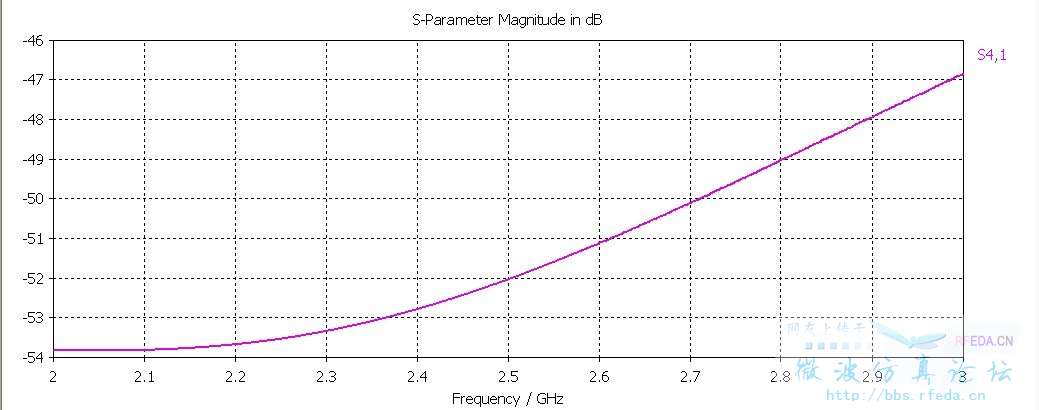

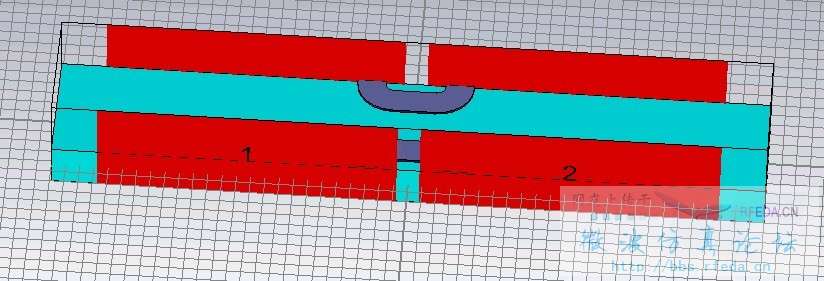

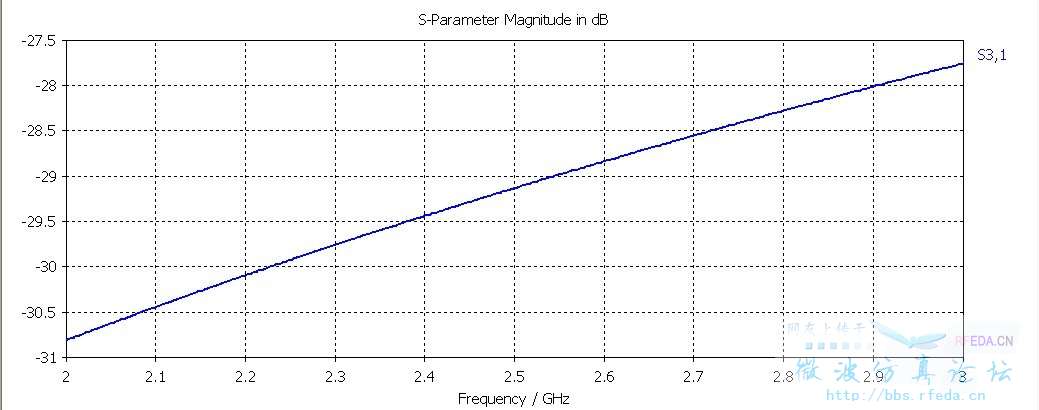

小弟现在做的基本达到了指标。如下:
现在存在的问题:(1)理论上端口阻抗应该是80欧,但是我仿的模型是60欧
(2)理论上平行耦合段的长度应该是中心频率的1/4波长,但是我仿的模型不是1/4波长
可能出现的错误:激励端口是不是加错了?
希望各位朋友来帮小弟一下,谢谢各位了。
小弟现在做的基本达到了指标。如下:
现在存在的问题:(1)理论上端口阻抗应该是80欧,但是我仿的模型是60欧
(2)理论上平行耦合段的长度应该是中心频率的1/4波长,但是我仿的模型不是1/4波长
可能出现的错误:激励端口是不是加错了?
希望各位朋友来帮小弟一下,谢谢各位了。
