关于耦合微带线定向耦合器建模的问题。

05-08

小弟最近在研究耦合线耦合器请问各位大神端口激励应该怎么设置啊我设置了很多次都不对仿真出来的结果差的太远。

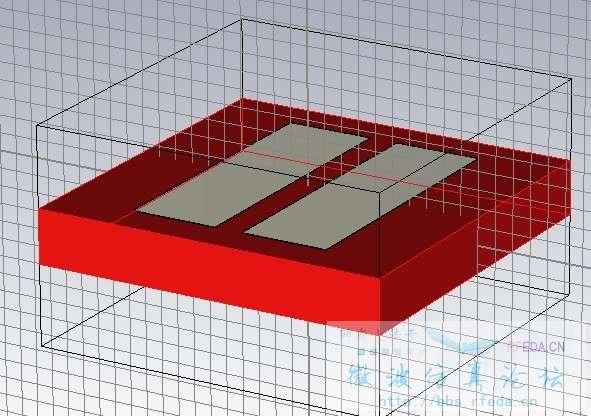

下面红色的是介质版采用的FR-4 上面灰色的是导体带建模的时候没有严格按照微带耦合线耦合器的实际形状因为是在ADS里计算的耦合线尺寸所以上面的导体带直接用的长方体贴片现在关键问题是我不知道端口激励怎么设置啊。

你这个问题问的不知让人如何回答啊

现在我把我建模的图片也传上来了大神你再看看吧

1. 说清楚你用的哪个仿真软件。
2. 说清楚你的仿真要做什么，清楚到让不了解定向耦合器的得人也知道你想要做什么。
3. 说清楚实测要怎么做，清楚到没做过这种试验的人也知道你要怎么测量。

现在关键问题是我不知道端口激励怎么设置啊。

没看见你这端口在哪里啊。
你要先添加了端口才能说设置的问题吧

学习一下，多看看

看软件截图风格，莫非是CST?

建议：修改一下模型，把四个端口彼此距离拉开，然后跟别在端面处设置波端口。
