24G定向耦合器

05-08

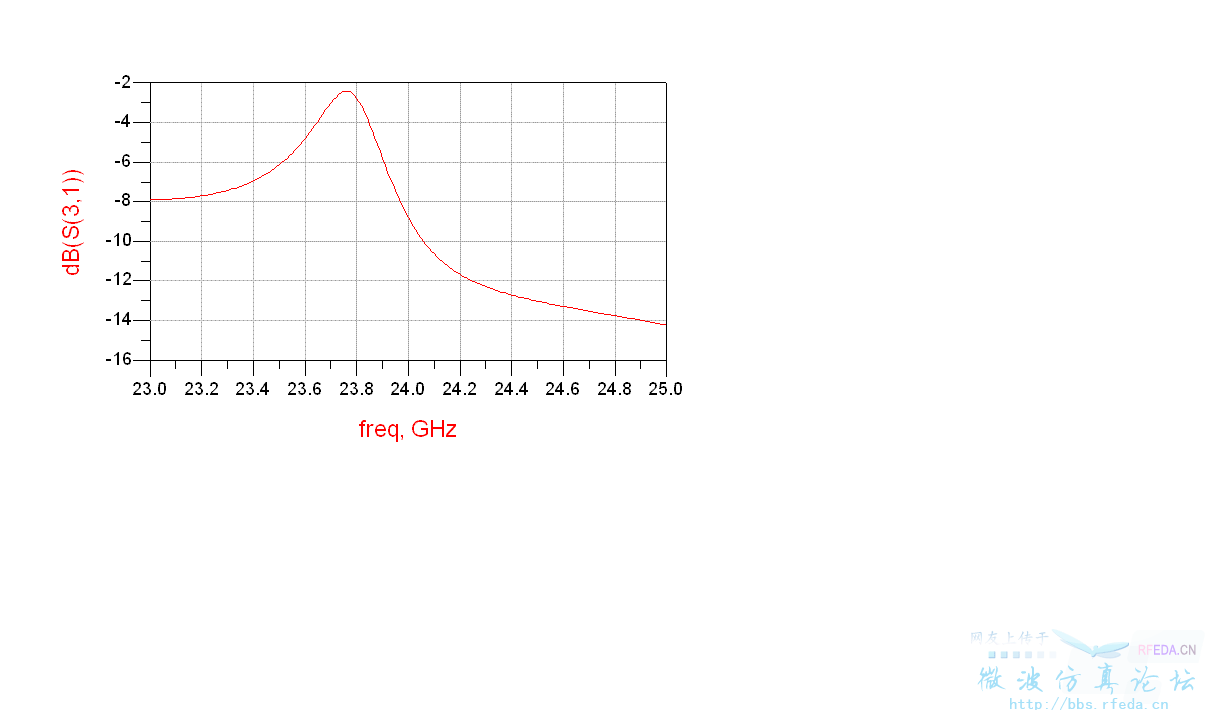

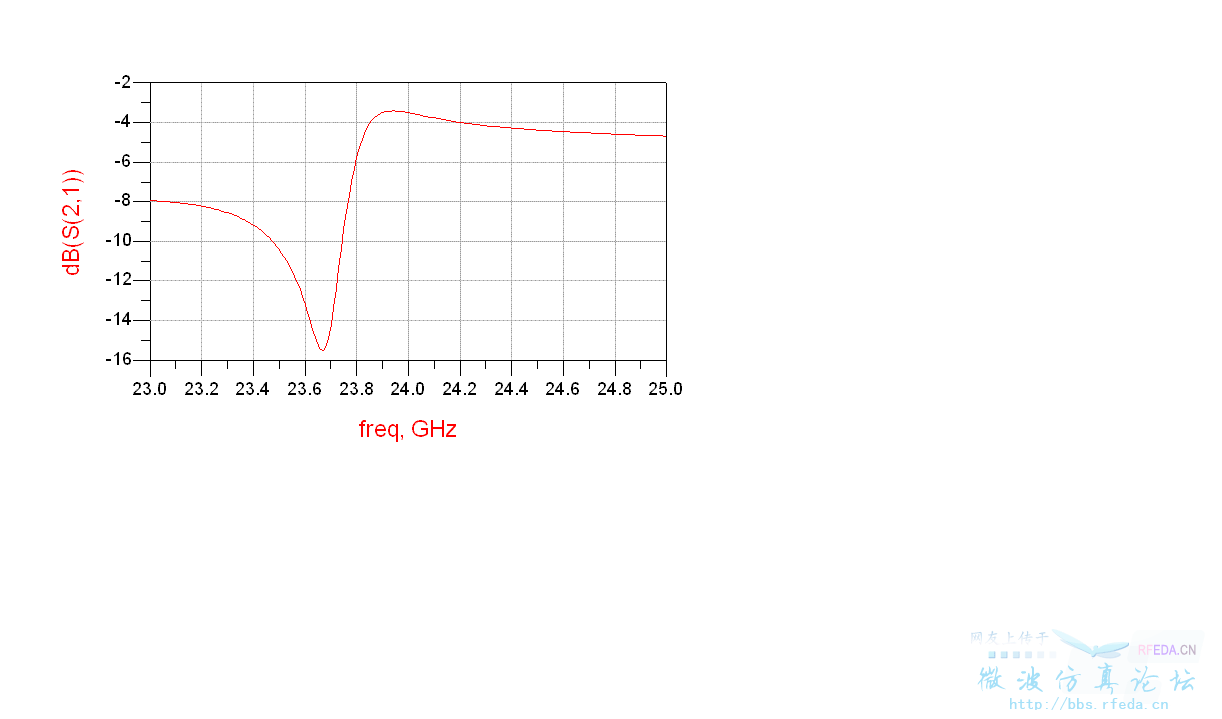

最近在做一个24G的3dB定向耦合器，出现S参数是下图这样的，已经优化了很多次，请哪位大虾指点一下。万分感激！

我的中心频率是24GHZ，板材：RO4003，H=0.6mm,介电常数：3.38.
是3dB分支定向耦合器

H=0.6mm 有点厚哦，分支线的长度比较重要，仔细调一下。一般的分支线电桥是很简单的

不知道哪个S参数是隔离度，哪个是耦合度。请上传结构图或仿真图吧

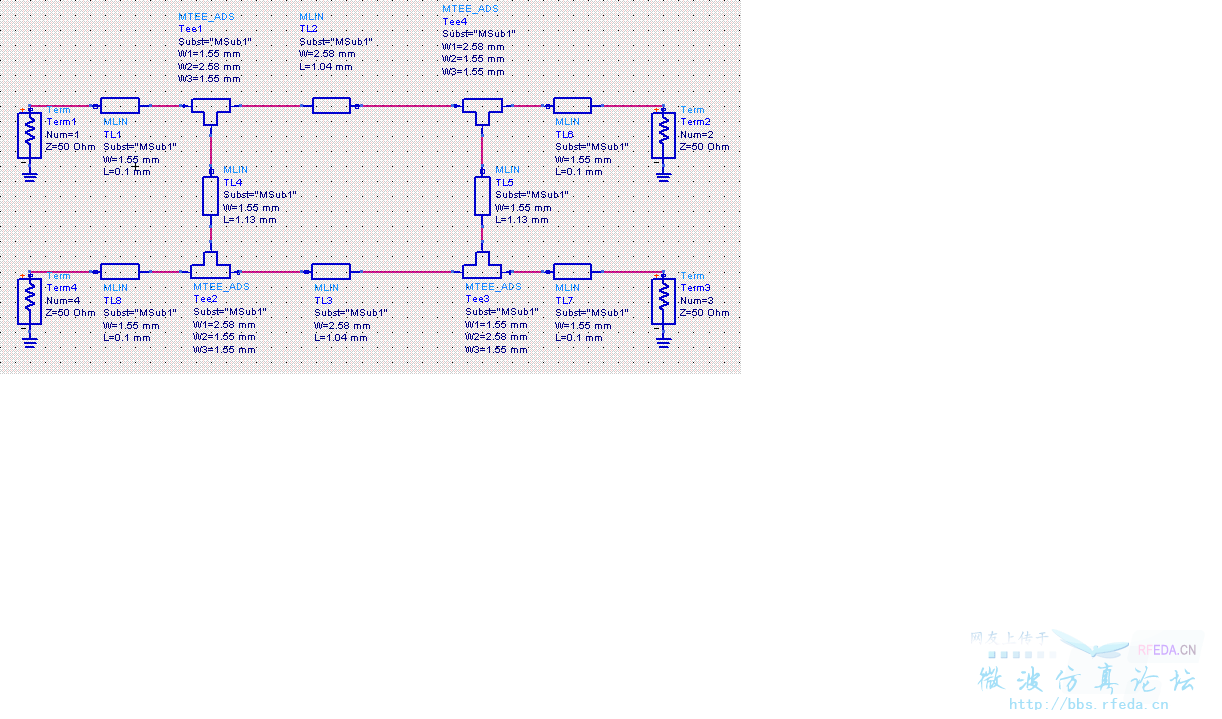

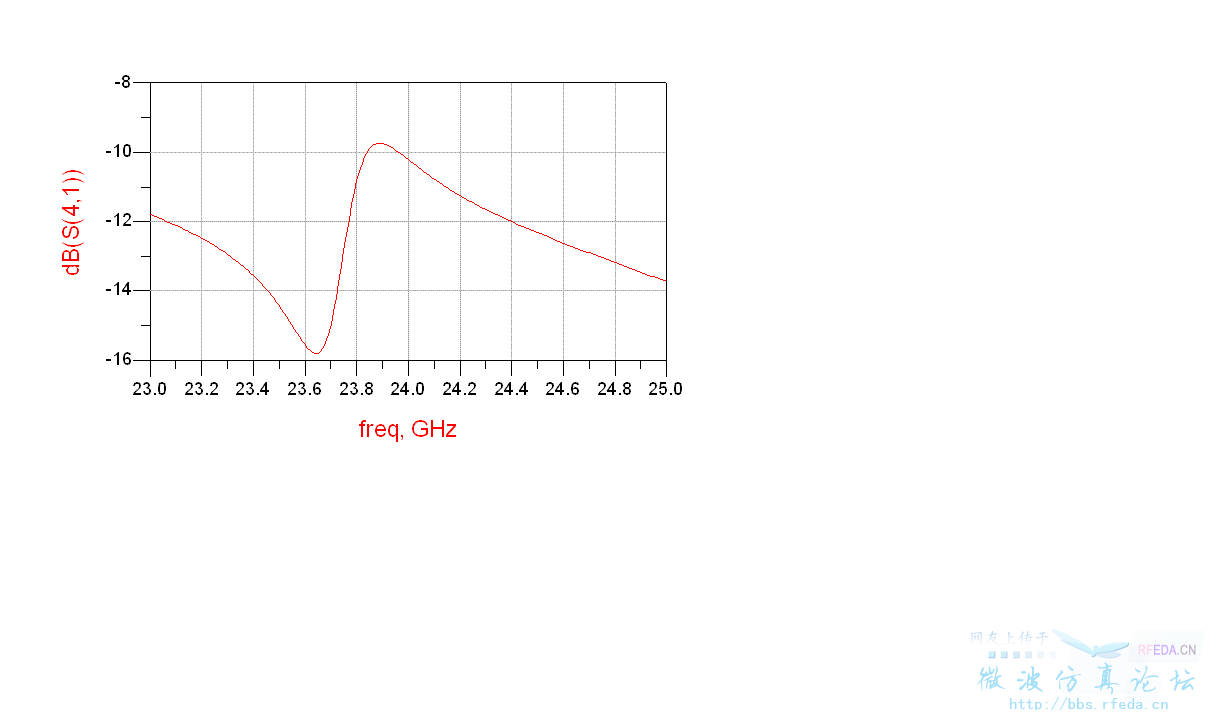

这是仿真图。S41为隔离端口，S31是耦合端口

没人顶，我自己顶一下

线宽与1/4波长不成比例，线宽应远小于1/4波长。
貌似在此条件下，才分析耦合器特性的。

同6楼所言，改改线宽试试

效果太差了吧?

我这个线宽是用ADS中的Linecalc算的，阻抗分别为50欧姆和35.4欧姆，您说要改线宽，那么我想问一下要改多少哪?怎么计算?谢谢

阻抗本身是对的，算出的线宽也是对的。但在工程上做成实际电路时就不行了。
就像你的图一样，你去掉T型结，当成理想状态，指标就好了。
建议：
1. 降低介质基板厚度
2. 降低介质介电常数
另：ADS我没用过，我都是用ansoft的Serenade。不知道你的图里有没有修正1/4波长。

哦，没有1/4波长

为什么不用环形的呢

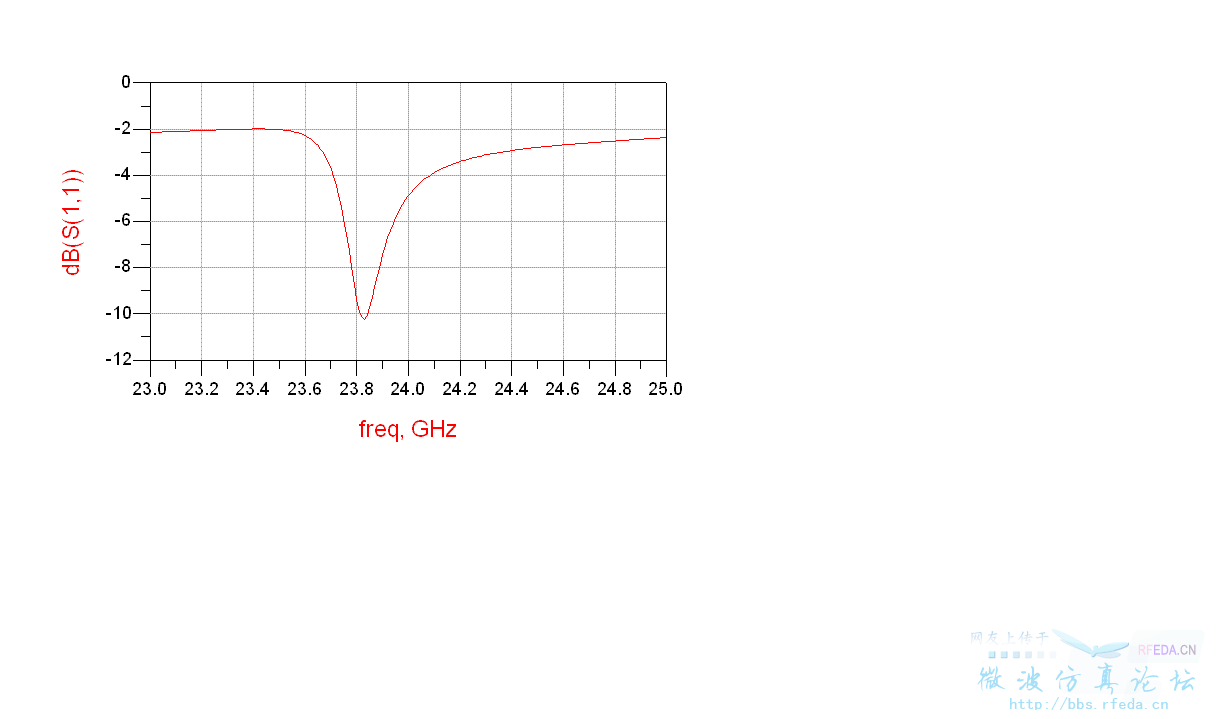

你的回波损耗有点大哦
