定向耦合器能在coupled端接50欧阻抗适配器后当作环行器用吗?
05-08
定向耦合器能在coupled端接50欧阻抗适配器后当作环行器用吗?
从一篇论文中谈到认为可以这样用,但请教有些人却认为不行。有高手能释疑一下吗?
由于没有矢量分析仪没法做试验。请高手说一下可行与不可行的原理。谢谢了
从一篇论文中谈到认为可以这样用,但请教有些人却认为不行。有高手能释疑一下吗?
由于没有矢量分析仪没法做试验。请高手说一下可行与不可行的原理。谢谢了
我想参数不同一,与环形器有区别。

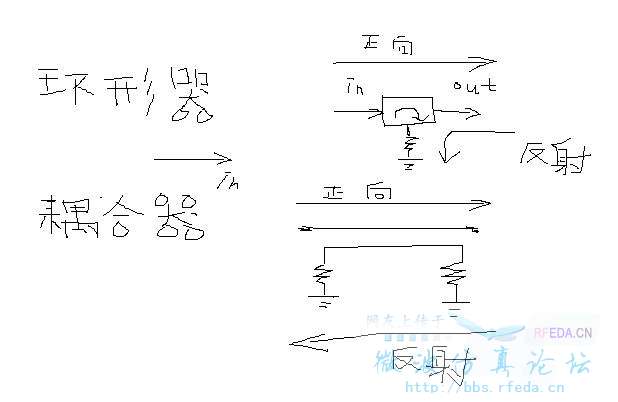

对于一般的耦合器而言,应该不行。
1。环形器是一个非互易的器件,起到隔离输入输出信号的作用;
而一般的耦合器是完全互易的,反射回来的信号只有一部分(取决于耦合度)到达隔离端,大部分还是回到了输入端,完全没有隔离的效果。
2。所有耦合器的couple端都要尽量匹配到50欧姆,否则会影响耦合器的方向性。
所以你在耦合端接负载,充其量也就是一个完全匹配的耦合器,完全没有隔离器的作用。
