关于耦合器问题
05-08

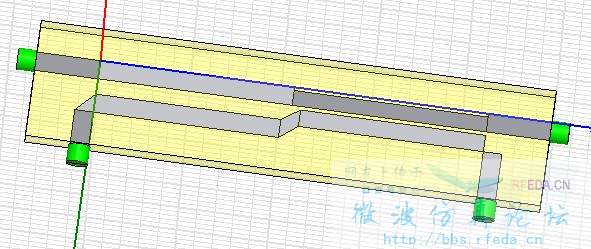

【以前都做的天线 今天仿了个耦合器 对此不怎么了解 请各位指导一下
耦合器工作原理是什么? 4端口的耦合器只是信号输出的作用吗?还有没有其他用途?请各位详细解答
谢谢!
耦合器工作原理是什么? 4端口的耦合器只是信号输出的作用吗?还有没有其他用途?请各位详细解答
谢谢!
耦合器工作原理就是利用电磁场的耦合特性,将电磁能量从原始传输路径分解一部分到相邻的路径。
定向耦合器可等效为四端口网络,主线的两个端口为“1”和“2”,副线的两个端口为“3”和“4”。两线间有一定的耦合结构。当功率由端口“1”输入时,一部分功率从直通端口2输出,还有一部分功率耦合到副线中,利用各分波的矢量叠加或波程差,设法使耦合到副线中的波在其中一个端口同向叠加成耦合口,而在另一个端口反向抵消形成隔离口。由于定向耦合器有多种不同的耦合机构,端口“3”和“4”谁为耦合口谁为隔离口要由具体的耦合性结构来决定 。
其实耦合器是比较简单的微波无源器件。
