请教 检波二极管线性化问题

05-08

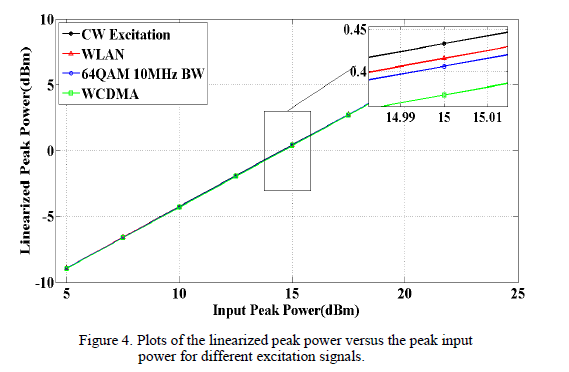

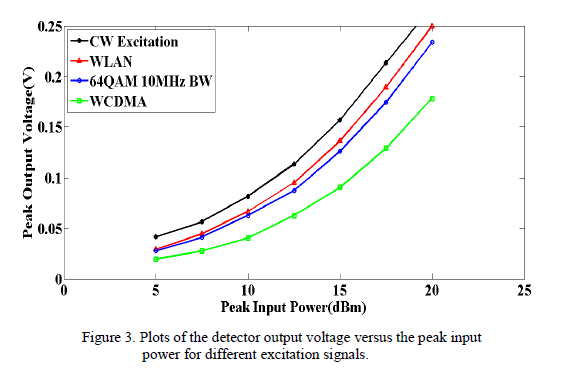

对于检波二极管,当小信号时,呈现平方率特性,但信号增大,将出现非线性,下面第一幅图是大信号时候,二极管的曲线,第2幅图是线性化后的曲线,请问,(1)对于二极管非线性区域的二极管线性化后的曲线斜率和小信号时的平方率区域的斜率是一致的吗?(2)对于二极管线性化后,动态范围增加,也就是说1dB压缩点增大了,请问这里用SVR技术线性化或者查表法线性化,怎么判断他的1dB压缩点呢。


小编用的这是什么软件?ADS吗
