串馈式功分器HFSS仿真

05-08

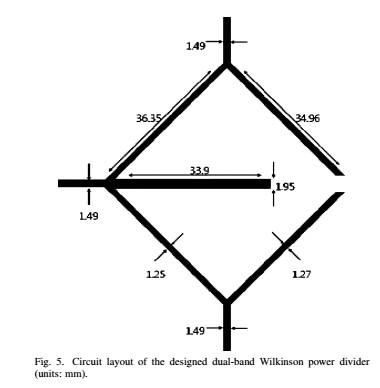

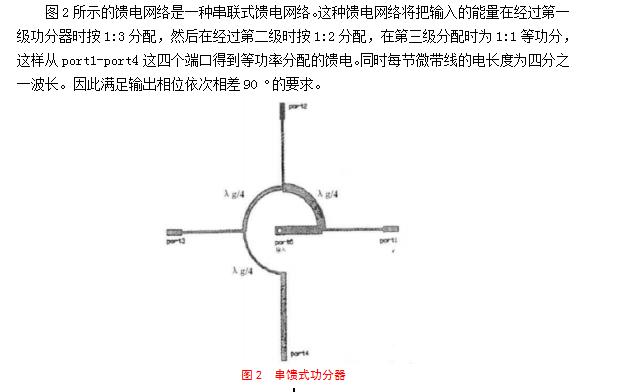

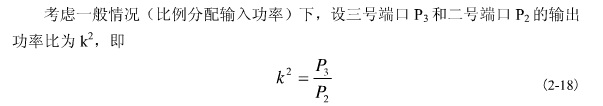

最近在做1.98Ghz到2.2Ghz的串馈式功分器仿真，要求在直径为20mm的圆柱形PCB板上做。不知道每段的特性阻抗怎么计算，有了阻抗我就应该可以用Txline软件计算出线宽。图片里是我自己找的资料，还有一张标明了尺寸的图片是我自己找的一种功分器，但由于是英文的我无法确定它是不是我要的串馈式功分器。如果有大佬有串馈式功分器HFSS的模型给我也是很好的！

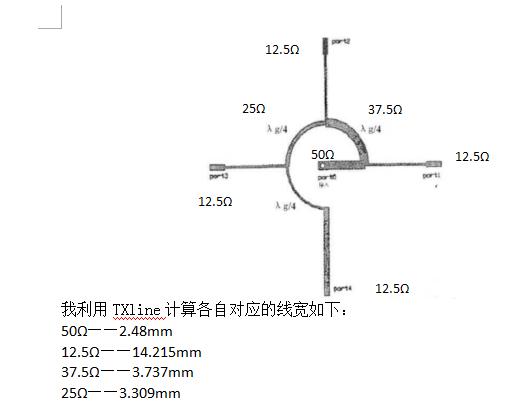

描述:我自己的理解，但被否定了
