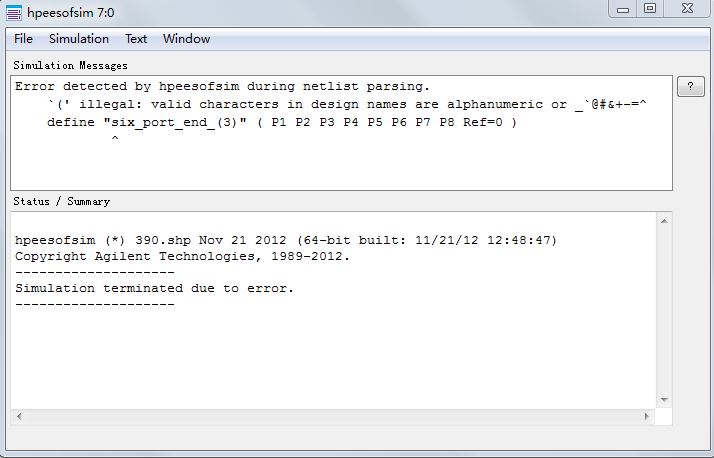

请问大神,这是什么错误?
05-08

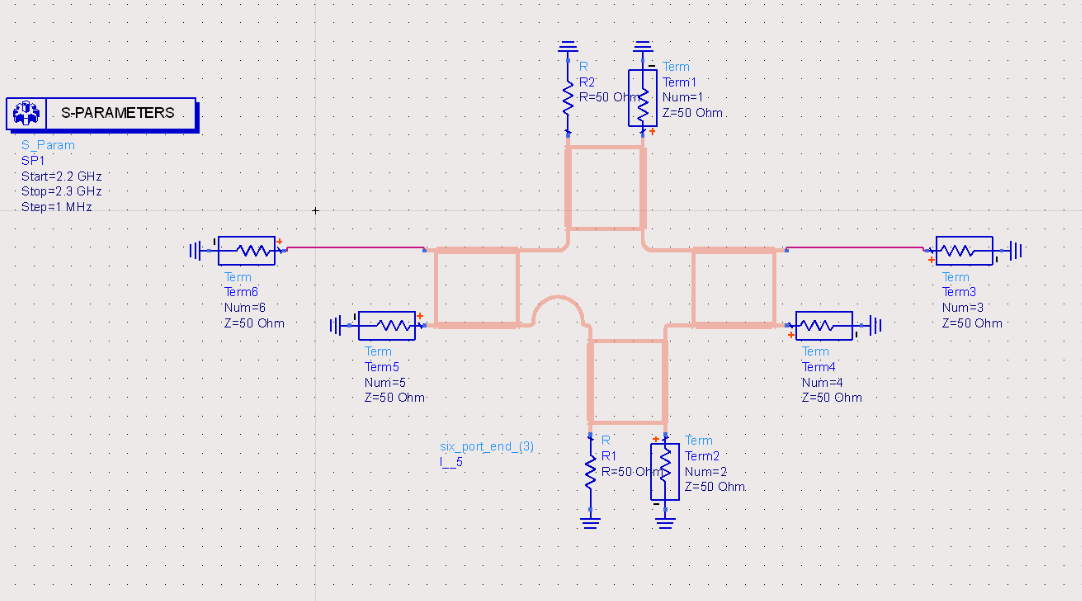

四个耦合器进行生成版图后带到电路图中,出现了这个什么端口的问题,没怎么看懂
,大神指点

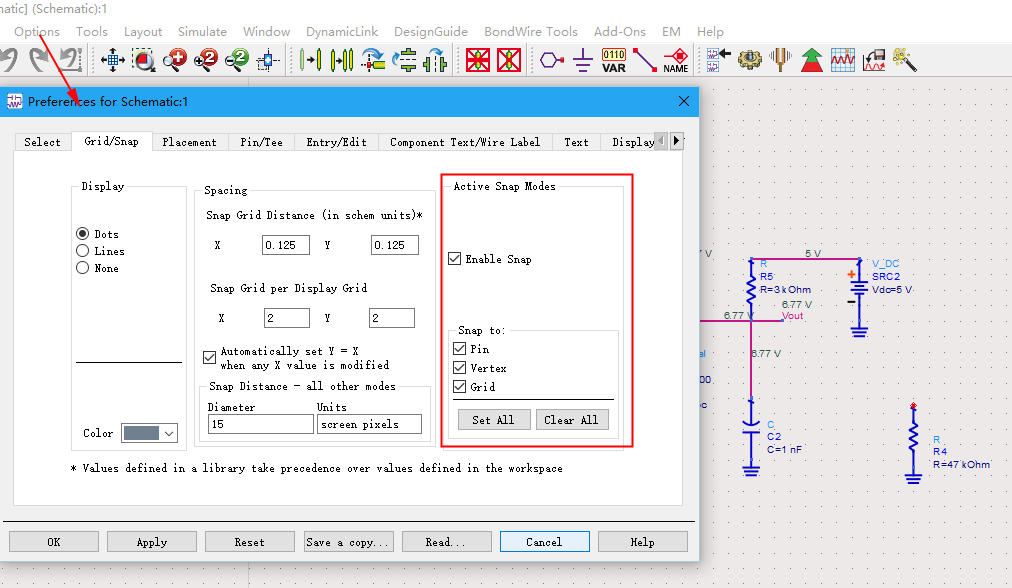

设置格点对位的方式:
,大神指点


不需要打洞...这样做的意思就是版图的Ground 与 schematic中的Ground 属性可以对接。
设置格点对位的方式:

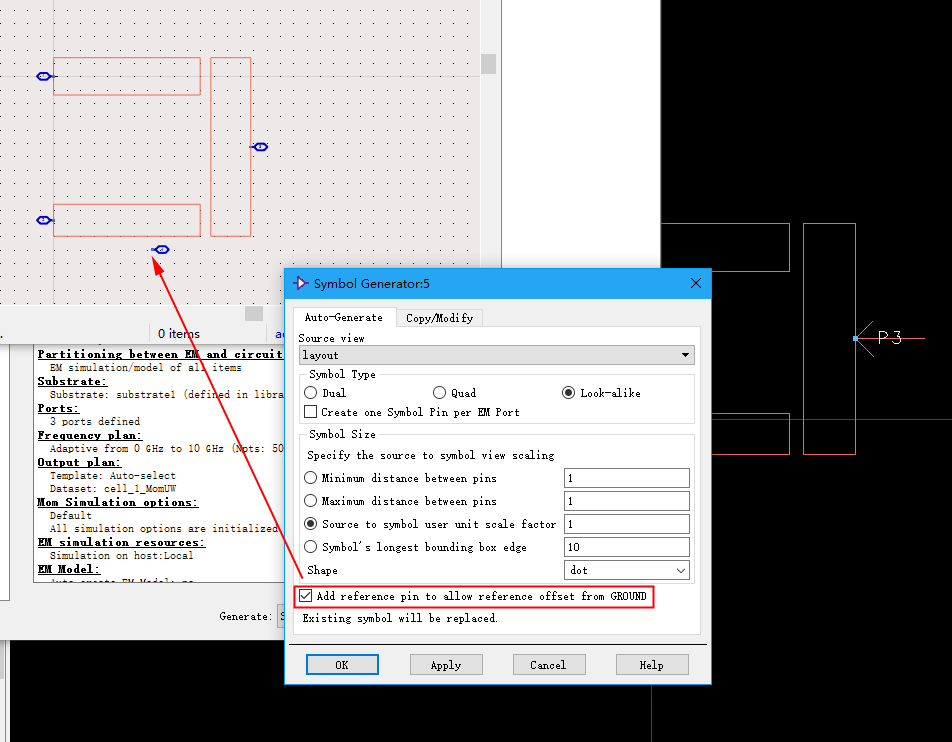

版图生成时让它自带一个Ref ground。
也就是给这个版图上添加一个过孔?额,貌似对这个过孔一点概念没有。
