HFSS参数扫描后生成增益曲线的问题

05-08
问题表现如下:

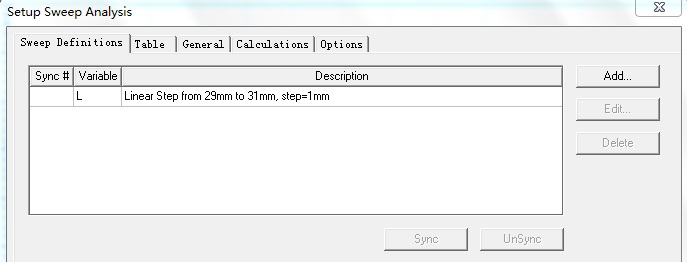

1 首先设置参数扫描:这是测试的程序,所以仅扫描三个,29,30,31,其中30是绘制模型时使用的尺寸,也就是不管有没有参数扫描,30都会有对应的数据。

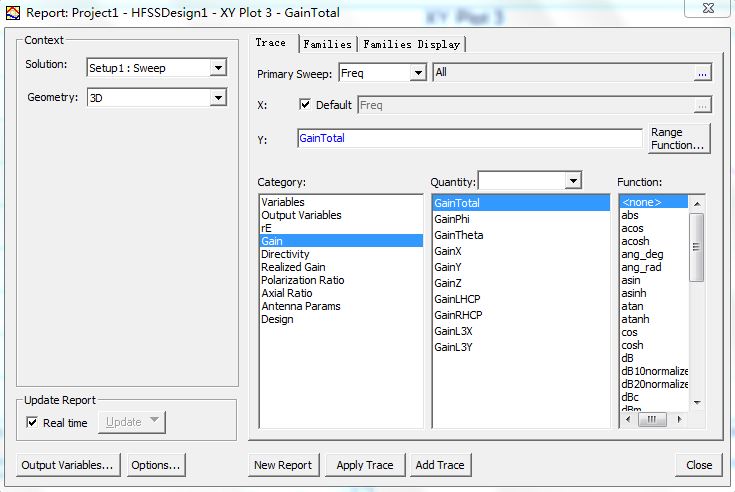

2 生成“频率-增益”图:



左侧solution中的lastadaptive已改为sweep,primary sweep设置为freq

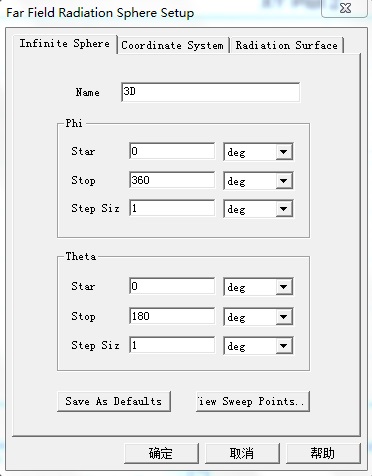

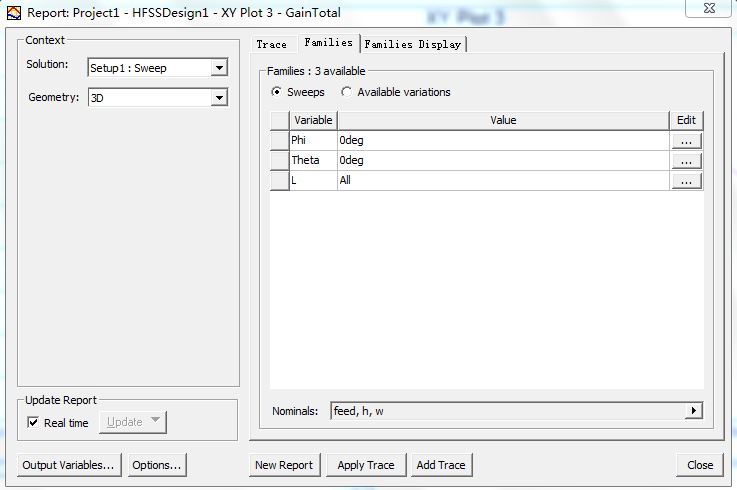

phi和theta都已设置好,可以看到families中确实有3个available
然而最终的图形只有30对应的的一条线。(另:生成的S参数曲线是3条)
一个月前我曾提过类似的问题,当时为了算3dB带宽,生成的是方向图。当时用的是hfss13,同学也用13的版本做了一遍,发现的确仅有一条。后来同学用15的版本再做了一次,方向图的线仍只有一条,但“频率-增益”图能够出现多条。

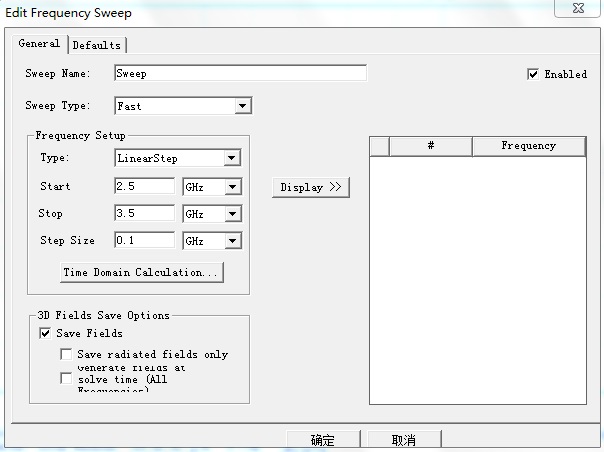

本次我也用的是15版本,但问题依旧。为了排除可能出现问题的地方,附上其他设置:





如果还需要贴上其他图,请直接说明。如果我哪里做的不对,请指教,这个问题困扰我很长时间了。只要能解决问题,rf币可以加。非常感谢!

你知道为什么吗?因为你在扫参时没有设置save fields,这个save fields 是保存远场处的数据,看S参数时则不需要,你在设置参数扫描时 option 那个选项里 打钩即可

第一个即可

save fields下面的两个也要勾吗

图中的save fields明明勾了,而且默认就是勾选的,我没有理由特意取消掉

图中的save fields明明勾了,而且默认就是勾选的,我没有理由特意取消掉

图中的save fields明明勾了,而且默认就是勾选的,我没有理由特意取消掉

非常感谢,问题解决了,就是添加的parameterSetup中最后一个选项卡options中有个save fields and mash的选项,我把它够上就全有了。
