求助功分器的微带线设计尺寸问题

05-08

威尔金森功分器设计中，设输入输出端口的Z0=50欧姆，1/4波长微带线特性阻抗是70.7欧姆，算出了W1，W2和L，在ADS中中设计的中要用到了MLIN和Mcurve和MTEE这些微带线的参数怎么根据W1，和W2和L设定的?
谢谢大家。

?
照着改啊

照着书上的改?书上的不同的微带线L有不同的长度啊，。

总的长度基本一致就行了

一样长的话对仿真有影响吗@分在吹baby

建议你去这个论坛的无源区下载些功分器模型，
看看被人是怎么设置的

好的，我去看一下。

请教大神，还是不太明白这些参数的设置是怎样的

这个很简单啊，主要就是微带线的的参数计算

微带线功分器资料谁分享下我 QQ 2071238641

粗暴的说法是: 当一切基本参数皆固定时(基材、电介常数、铜箔厚度、中心频率....)，微带线阻抗决定了微带线的W、L。细腻一点的说法是: 微带线的W、L还牵动了损耗、实效电介常数、集肤效应深度...

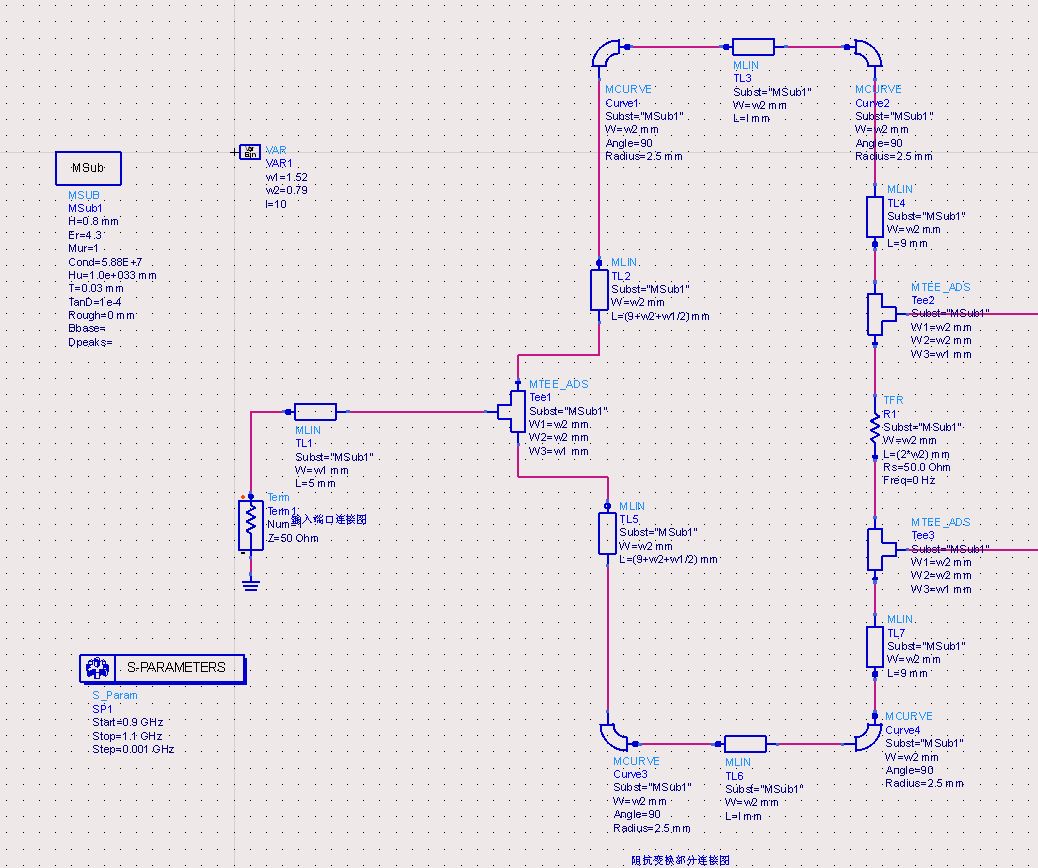

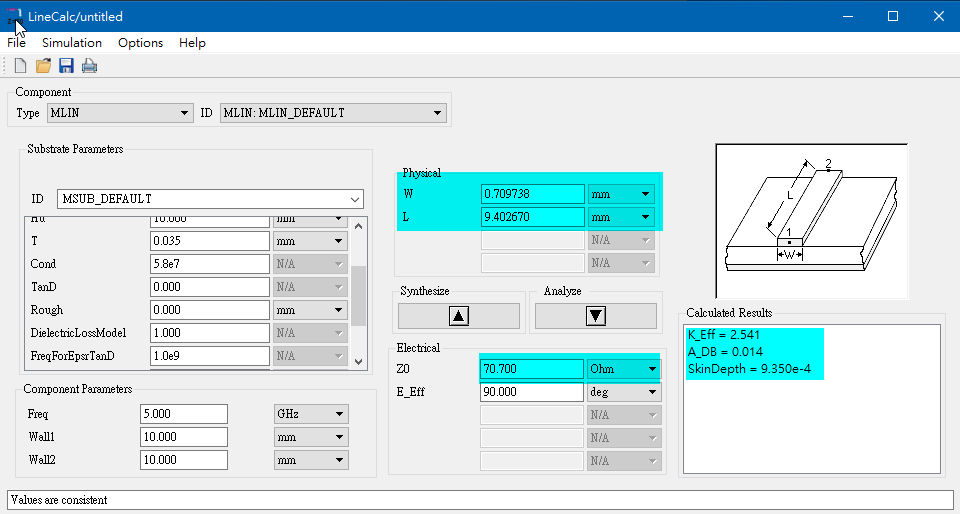

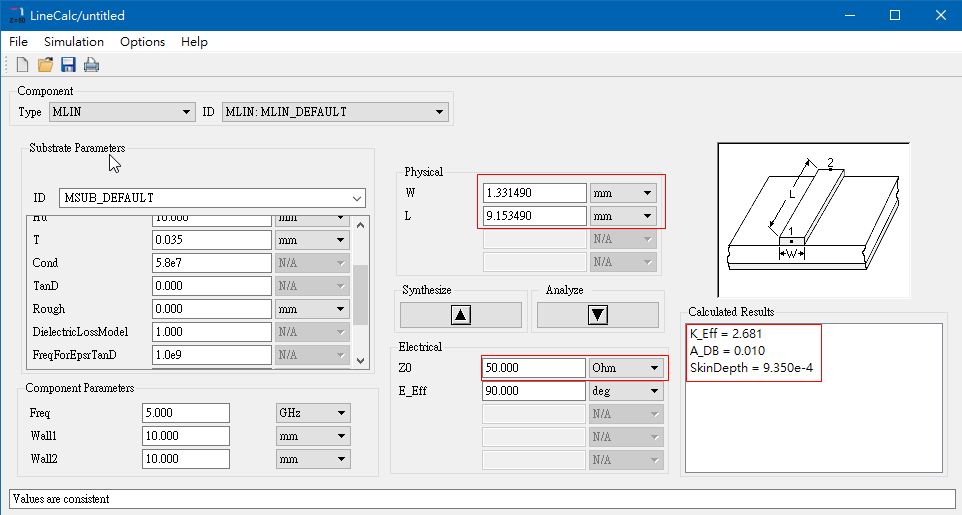

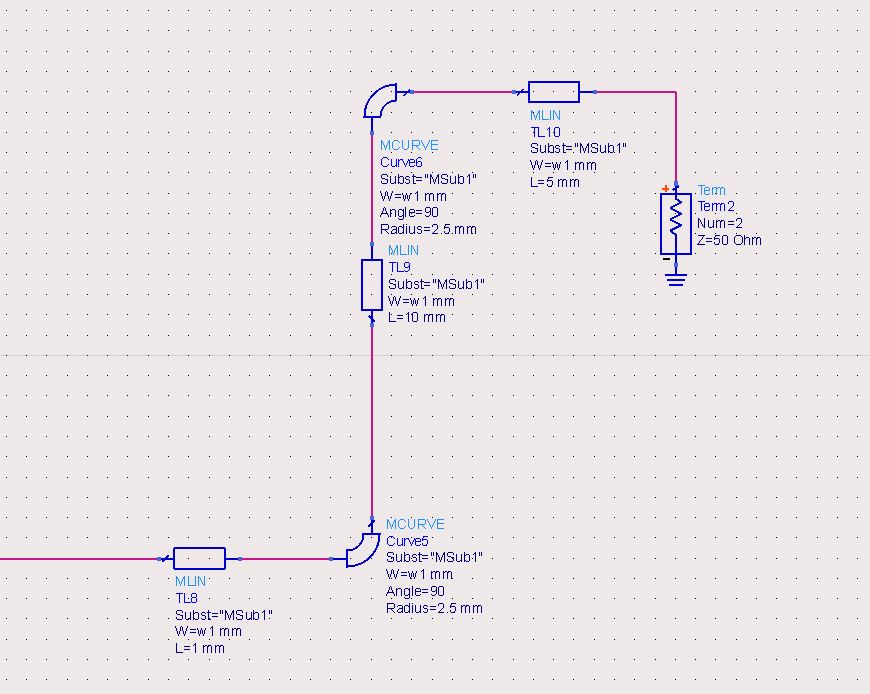

一图解疑惑 ;
