HFSS生成方向图的问题
05-08
问题背景：比如说我有个天线，含有三个参数a,b,c.当分别取某个值的时候（就叫默认值吧），工作频率为5.8GHz.所以Setup中求解频率我设的也是5.8.扫频是48. 后来我用了参数扫描，将a.b.c 三个分别各扫了n组。最后生成了三幅各包含n个曲线的S11图形。到这里都是成功的。
问题：当我想生成方向图，想看看Gain随a,b,c都是怎么变化的（虽然不同情况对应不同的工作频率，但好像只能生成5.8的。），却不行，最后只生成了默认值那一个图形。但是在创建报告，Families一栏设置的时候软件提示的available数量，就是n。这是怎么回事?如何生成所有的图形?
P.S.虽然中间把工程文件换过一次电脑，但是我确认result文件夹也拷贝了，而且我在新电脑上重复生成过S参数曲线，的却不止一组，是正常的。
10.4补充：若不会解答问题，请教教我正常情况下参数扫描后如何看方向图和Gain?谢谢。
10.5补充：上图
1 sweep设置：
2 参数扫描设置，这里只给出一个变量的：
3 生成far field->radiation pattern 的设置
从第二幅图可以看出available的确和参数扫描的个数相同
结果：
然而结果只有一个，就是一开始建工程时使用的那个尺寸的结果
问题：当我想生成方向图，想看看Gain随a,b,c都是怎么变化的（虽然不同情况对应不同的工作频率，但好像只能生成5.8的。），却不行，最后只生成了默认值那一个图形。但是在创建报告，Families一栏设置的时候软件提示的available数量，就是n。这是怎么回事?如何生成所有的图形?
P.S.虽然中间把工程文件换过一次电脑，但是我确认result文件夹也拷贝了，而且我在新电脑上重复生成过S参数曲线，的却不止一组，是正常的。
10.4补充：若不会解答问题，请教教我正常情况下参数扫描后如何看方向图和Gain?谢谢。
10.5补充：上图

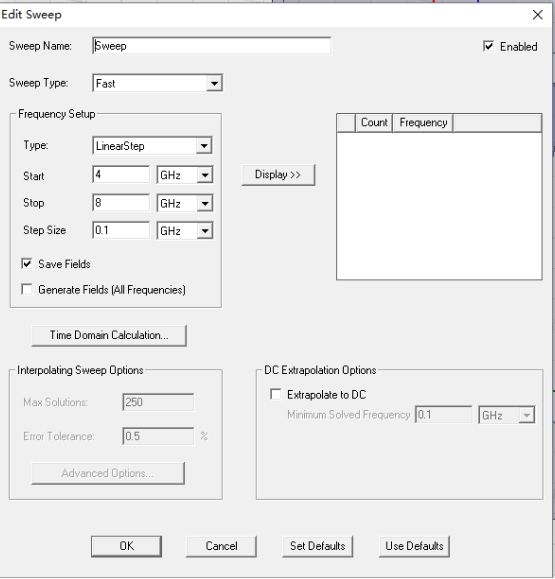

1 sweep设置：

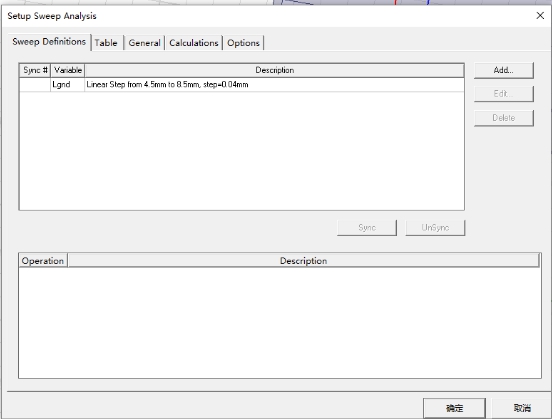

2 参数扫描设置，这里只给出一个变量的：

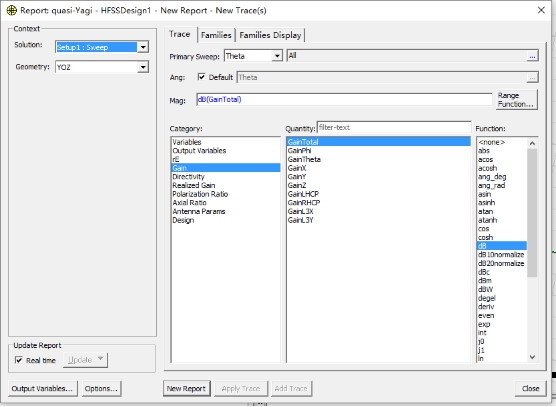

3 生成far field->radiation pattern 的设置

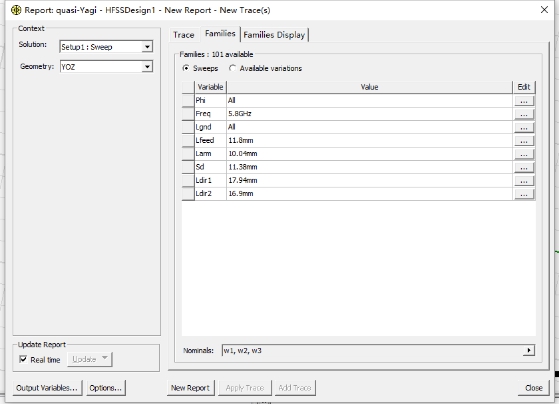

从第二幅图可以看出available的确和参数扫描的个数相同

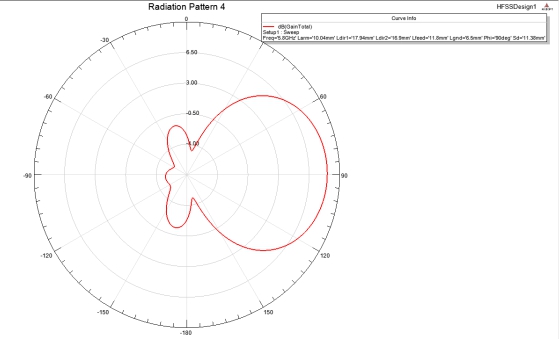

结果：
然而结果只有一个，就是一开始建工程时使用的那个尺寸的结果
fast和discreet扫频下可以生成不同频率的方向图。记得在设置求解时勾上save rad fileds。生成图的时候左上位置选择sweep，不要选择带adaptive的。
interpolate只能生成设置中心频点的方向图。
如果不行的话，clear results，重新跑一下结果。
看看far field report对应的初始值组合是否包含在para scan table中。也许只是你设置的初始值，可能没有包含在相应的para scan中，猜测。
包含的，那些值就是建工程时的默认值。我复制了一份新文件又仿了一遍，还是不行。
会不会是你把简单的事情给搞复杂了！?
抱歉我没明白您什么意思，我想要的是长度变（就是参数扫描啊），都显示YOZ面上的
参数扫描设置对话框的最右侧有个“options”,点进去，然后第一个打钩
我也有过类似的问题。在优化的时候，设置了一个变量优化，就可以生成不同值所对应的S11参数曲线。但是我想得到不同值所对应的轴比曲线时，却只能得到初始值的一条曲线。这是为什么啊?
我也遇到过这样的问题，是只能看默认方向图，扫描参数的却看不了
