设计耦合器和功分器需要哪些基础知识?

05-08
     本人不是微波专业的学生,没有微波基础,但现在要设计一个由3个定向耦合器和1个功分器组成的六端口网络,请问我需要哪些基础知识和用HFSS还是ADS软件来设计,求助大神。

求大神指点-------

叫大神太沉重!
建议使用ADS,无论是建模、仿真...都是比较直观快速的。
下图就是微波波长与电长度的基本概念。波长= 光速 / (频率*√介电常数)、一波长= 360˚ 电长度= 一周期 = 2pi


请问FOXMAN,设计这些要完备的微波理论不?因为看了下微波的书,内容公式都很多,还是我只要大概看其中的相关的章节就可以了,请FOXMAN指教!

指教!? 愧不敢当! 研讨比较恰当--但是...通常我也不太有时间可以研讨就是了呵呵。
只要大概看其中的相关的主要章节就可以了(但是其它被你归类成次要的章节也要稍为的浏览、保留印象以备不时之需)。
公式? 几条常用的用熟即可:
1-. 波长= 光速 / (频率*√介电常数)、一波长= 360˚ 电长度= 一周期 = 2pi
2-.电抗=1/ (2pi * F * C)、F=频率、C电容量 =>单位 欧。
3-.感抗=2pi * F * L)、F=频率、L电感量 =>单位 欧。

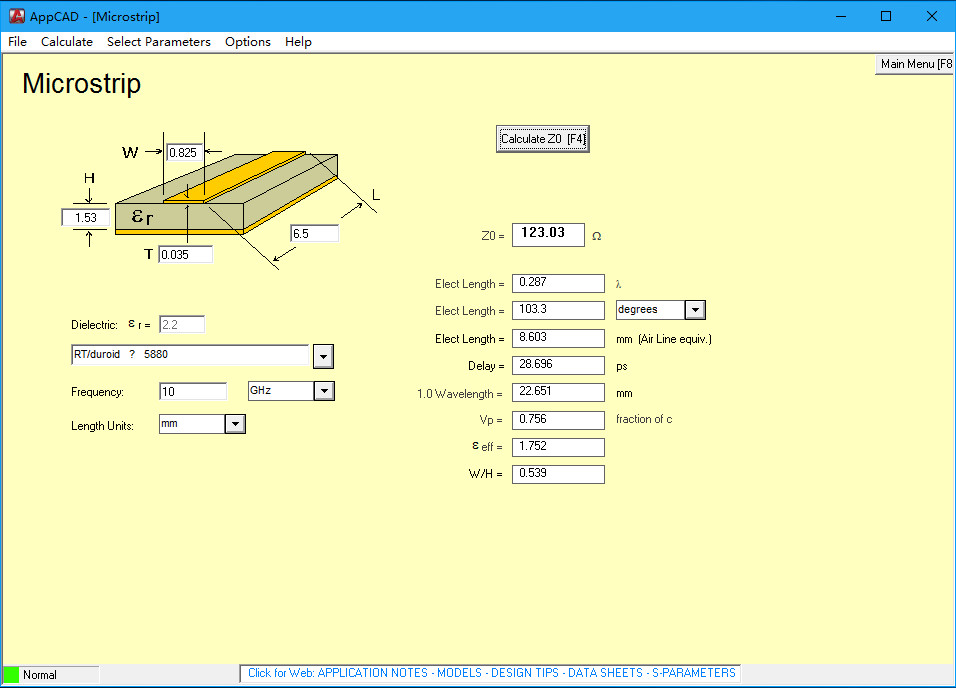

以上的知识可以经由捷径 appCAD,此软件为公益软件免费、但实用度超级好! 可到Avago首页去下载。


请问这是什么类型的耦合器?我只用过分支型,这种圆的优点是什么呢

这是定向耦合器、优点带宽较大、无边际寄生电容效应,当然也有缺点! 例如: 隔离度...

这个小计算软件看着相当Nice。

恩,好的,我看一下相关的章节,谢谢FOXMAN,

txline也不错


               完美。

请问耦合器和功分器究竟有什么区别呢。最近也在学这个,觉得很困惑,希望你能指教。因为既然耦合器可以做到任意比和宽带,为什么还要研究宽带和任意比的功分器呢(特别是T型功分器,没有隔离)?

你已经说到了其中的 一个差异"隔离度"! 但是隔离度和插损却是一体两面,这是功分器的罩门。功分器还有一个罩门就是无法断绝直流! 而耦合器先天优势就是可断直流(DC = 0Hz)!
