功放匹配问题
05-08
进行功放的layout时，若考虑功放管的封装，那么在接近管脚处微带线会很宽，而功放的频率又比较高，如此出现一个严重的问题：匹配电路中微带的宽带远远大于其长度，感觉这样layout出来是不对的。还请大神给予建议，谢谢啦
有没有比你想象中的宽！?
MIM 缩写名词！ 实在是令人有太多遐想.... metal、 (involved、inserted、integrate) of dielectric、 metal
广义的电容器 : 两片金属物的中间隔着一层介质，而容量的表达就是: 与单位面积成正比 / 与距离成反比 C=A/D
如果把附图中的平面交趾看成是上下叠层呢！? MLTCC 积层电容就是如此。
你的感觉是幻觉。
有没有比你想象中的宽！?

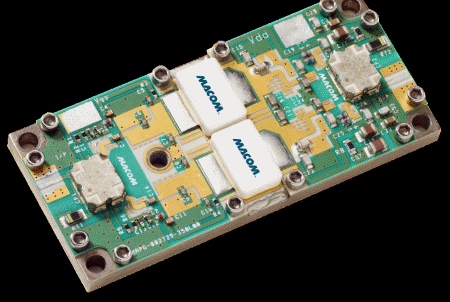

实物图！ 又是so惊喜
haha 确实，不能瞎感觉 感谢foxman ！
对啦我在《微波固态电路设计》上看到的有：微带结构电容能实现的容值<0.1PF，交指结构<0.5PF，MIM形式能实现最大值达25PF 的电容值。所以超过1PF可能就只能用MIM 。阿此处又要问问傻问题：MIM 就是我们平常说的集总元件电容吗，它的适用频率范围怎么知晓丫?
传说 : 知识是要活用的、尽信书不如无书！
MIM 缩写名词！ 实在是令人有太多遐想.... metal、 (involved、inserted、integrate) of dielectric、 metal
广义的电容器 : 两片金属物的中间隔着一层介质，而容量的表达就是: 与单位面积成正比 / 与距离成反比 C=A/D
如果把附图中的平面交趾看成是上下叠层呢！? MLTCC 积层电容就是如此。
您像导师，又比导师更令人敬重。言语已不能表达感激，我会更努力，多思考 学，以致用！
