级间匹配的问题有点乱了

05-08

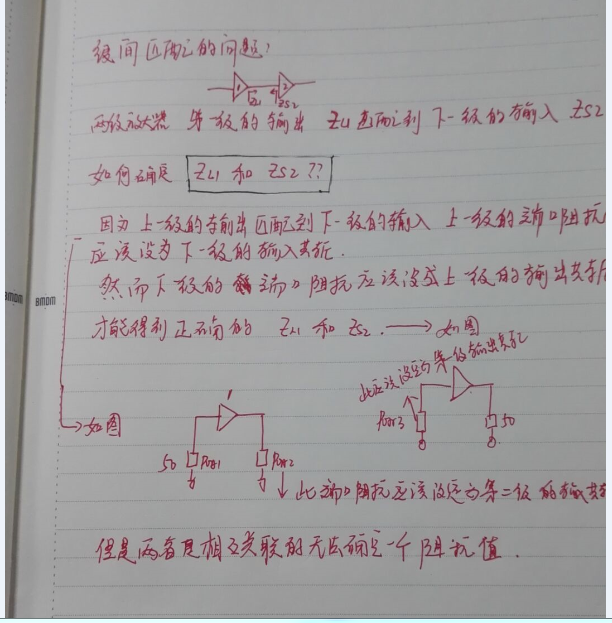

级间匹配的问题有点乱了。首先端口设定为50欧姆的阻抗看到的负载和源阻抗。和端口设定为级间匹配看到的源阻抗和负载阻抗是不是一个值?
PORT2 和PORT3 设定为50和设定为共轭得到的阻抗值感觉是不一样的。那么就不能得到真正的源阻抗和负载阻抗了

当然是不一样的！固定的50欧在带宽内每一点都是50欧，而共轭复数则不同-- 在带宽内只有一点会接近50欧

大神指点我的端口阻抗点应该怎么设呢?或者怎么做呢
1首先两端都是50的得到一个源阻抗和负载阻抗然后呢?

又回到了胡同里了

port2的匹配对象是port3(输入阻抗**如果有S-parameter的话_port3 of S11)，相对的port3要匹配的是port2(输出阻抗**如果有S-parameter的话_port2 of S22)

1 第一级两个端口都设定为50得到的第一级的输出阻抗  Z1L
2 第二集两个端口都设定为50得到的第二级的输入阻抗   Z2S
3  级间匹配（共轭匹配）
但是实际匹配中第一级输出端看到的并不是50欧姆～而是第二级的输入。第一级的输出阻抗已经不是Z1L了。同理第二级的输入阻抗也和端口都是50欧姆得到的输入阻抗不同了。
这样想对不对～求指点～

是的！你得到它了...

应该怎么得到我的阻抗么呢?或者怎么做呢～突然发现大神已经都是八级了呀

几级? 不重要的！
先找到Port3的阻抗，(最好是该元件的S-Parameter，因为会有每一个频率点的共轭负数阻抗值，选出你的工作范围内的共轭负数阻抗"均"值，以该点为port3的输入阻抗-->port2就以此值为输出阻抗匹配)
要注意的是:S-Parameter 会以工作点为主，分列成好几个阶段，例如; Vce=2.5V、Ic=10mA 或是 Vds=2.0V、Vgs= -0.35V、Ids=10mA...，选取你使用时会用的那个阶段！

明白了～明白了！是我的模板调用有问题～非常感谢～谢谢～谢谢～

1、ZL1、Zs2 都不会变，阻抗是不会变的，只是当第一级原来2个端口都设定为50欧，现在变为Zs2（补充下Zs2你的方向标错了，应该是跟ZL1方向一样，如果一定要你那样标，你可以取下共轭Zs2*），变的只是你的反射系数，和port2和port3的匹配问题。从而影响到增益线性等指标。

非常感谢～已经想明白了～谢谢大家～
