SIW耦合谐振腔获取耦合系数的问题
05-08

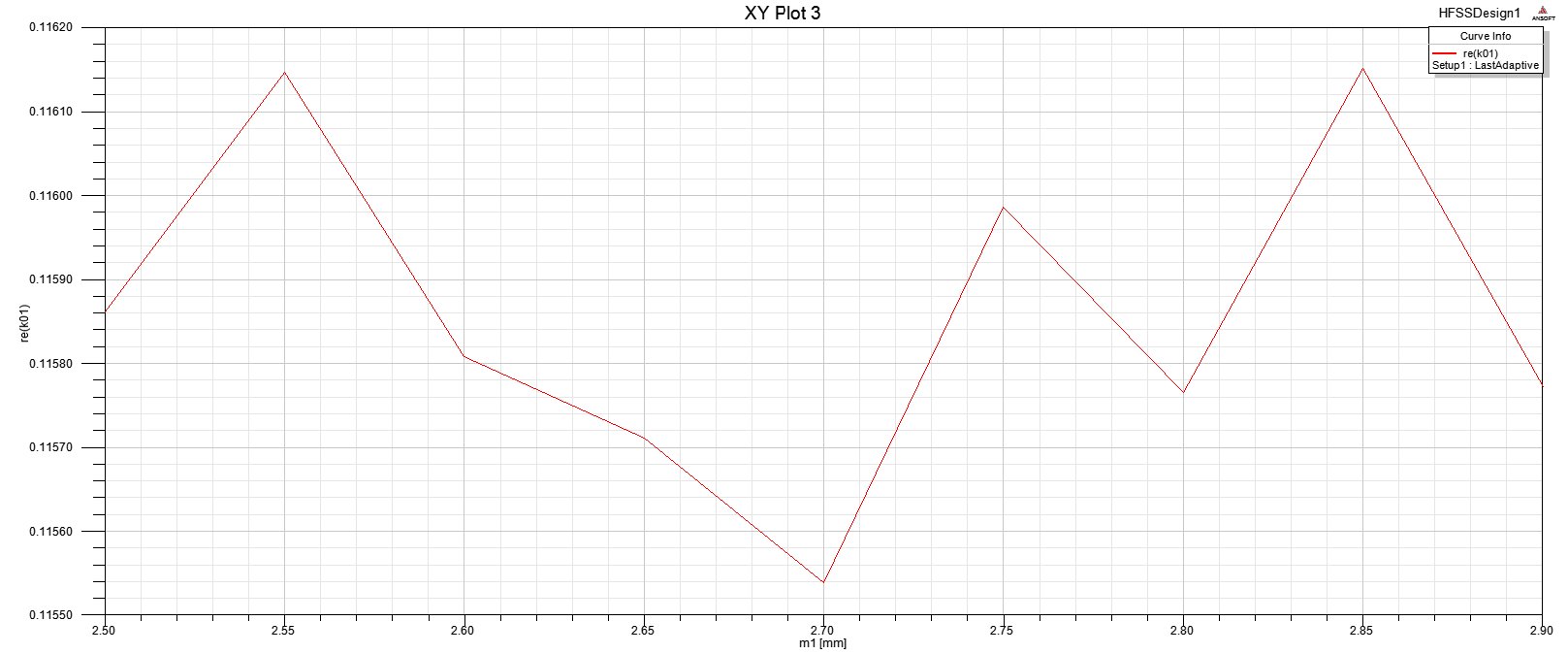

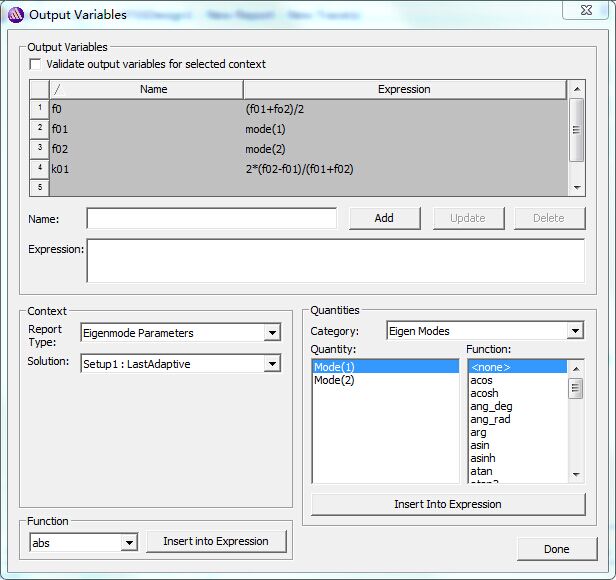

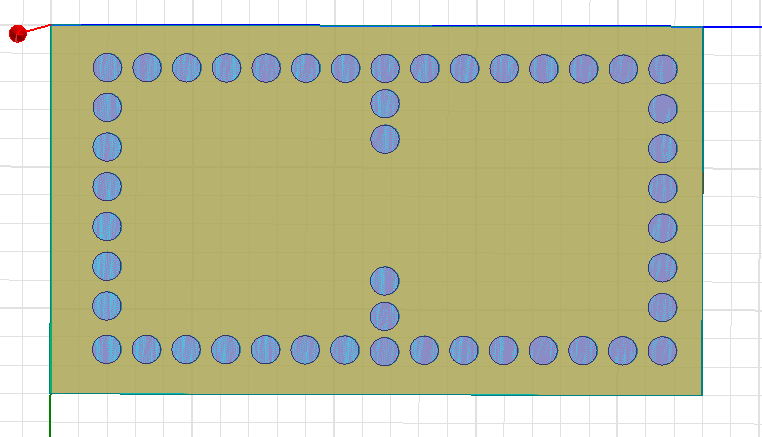

在HFSS里面仿真得出耦合系数，文献里面的耦合系数都是一条线性函数，我得出来是条曲折线，求大神看下 哪里错了? 步骤图如下，变量为两个腔之间开口的大小

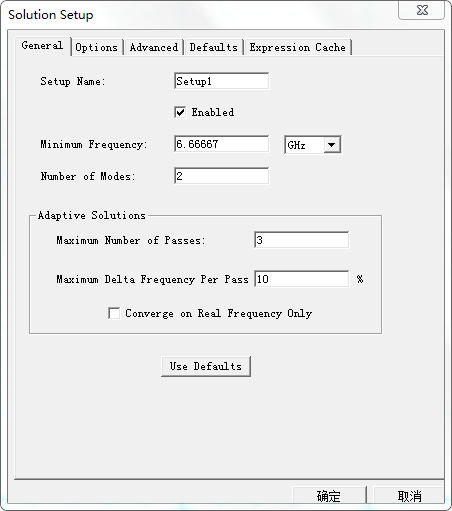

求解次数太少了，利用本征模提取时，设置的求解次数不能太少，收敛太快，误差会很大
把Number of passes设大一点，把Delta Frequency Per Pass设小一点
